Pagdating sa structural concrete construction, ang wastong pagtali sa reinforcing steel ay isa sa mga pinakamahalagang hakbang na tumutukoy kung ang isang istraktura ay gagana nang ligtas sa paglipas ng mga dekada . Gumagawa ka man sa mga precast panel, cast-in-place na slab, o kumplikadong beam assemblies, ang paraan ng pagkakatali ng rebar ay direktang nakakaapekto sa paglipat ng load, pagkakapare-pareho ng kongkretong takip, at pangmatagalang tibay. Ang maikling sagot: gamitin ang tamang gauge tie wire, ilapat ang tamang tie pattern para sa magkasanib na uri, mapanatili ang isang minimum na 1.5-inch na kongkretong takip, at palaging ipares ang iyong pagtatali sa kalidad Precast Concrete Accessories na ininhinyero para sa partikular na aplikasyon.
Ang gabay na ito ay malalim sa bawat aspeto ng pagtali ng reinforcing steel — mula sa wire gauge at mga tool sa pagtali hanggang sa kung paano nakikipag-ugnayan ang mga accessory tulad ng mga bar chair, spacer, at mechanical coupler sa iyong rebar assembly. Kung ikaw ay tumutukoy, gumagawa, o nagsusuri ng reinforced concrete, ito ang impormasyong kailangan mo.
Bakit Mas Mahalaga ang Pagtali sa Pagpapatibay ng Bakal kaysa sa Inaakala ng Karamihan sa mga Tao
Ang mga rebar ties ay hindi structural sa engineering sense — hindi sila nagdadala ng load. Ngunit pinagsasama-sama nila ang hawla sa panahon ng paglalagay ng kongkreto, na pinipigilan ang mga bar mula sa paglilipat sa ilalim ng vibration ng isang konkretong vibrator o ang bigat at daloy ng sariwang kongkreto. Isang maling pagkakatugma ng bar ng even ang kalahating pulgada ay maaaring mabawasan ang epektibong lalim ng isang seksyon ng beam ng 5–10% , makabuluhang binabawasan ang flexural capacity nang walang anumang nakikitang senyales ng problema.
Ang mga kahihinatnan ay pinagsama sa precast concrete manufacturing, kung saan ang mahigpit na dimensional tolerances ay pamantayan. Ang mga precast panel, bridge girder, at structural column ay idinisenyo na may mga posisyon ng rebar na sinusukat sa mga fraction ng isang pulgada. Ang mga maluwag na ugnayan na nagbibigay-daan sa mga bar na lumipat bago ang mga kongkretong set ay maaaring humantong sa mga bahaging hindi natutugunan na nabigo sa kalidad ng inspeksyon — o mas masahol pa, pumasa sa inspeksyon at hindi maganda ang pagganap sa serbisyo.
Higit pa sa dimensional na kontrol, sinusuportahan ng maayos na nakatali na mga kulungan ang pare-parehong paglalagay ng Precast Concrete Accessories tulad ng pag-angat ng mga insert, anchor plate, embedded plate, at manggas. Ang mga accessory na ito ay umaasa sa matibay na rebar cage upang manatili sa posisyon. Ang isang hawla na hindi nakatali ay isang insert na hindi maganda ang posisyon, at nangangahulugan ito ng mga problema sa field: mga maling koneksyon, hindi sapat na mga rating ng pagkarga, at magastos na remediation.
Tie Wire: Mga Uri, Gauges, at Kailan Gagamitin ang Bawat Isa
Ang pinakakaraniwang materyal para sa pagtali ng reinforcing steel ay annealed black wire, tinatawag ding soft black wire. Ang lambot nito pagkatapos ng pagsusubo ay nagpapahintulot na ito ay maipit nang mahigpit nang hindi nasira, at ito ay lumalaban nang maayos sa kaagnasan sa mga tuyong kapaligiran. Ang karaniwang hanay ng gauge para sa rebar tying ay 16 hanggang 18 AWG (American Wire Gauge) , na may 16.5 AWG ang pinakamalawak na ginagamit sa komersyal na konstruksyon.
Mga Uri ng Kawad ayon sa Aplikasyon
| Uri ng Kawad | Gauge | Pinakamahusay na Application | Mga Tala |
| Annealed Black Wire | 16–18 AWG | Pangkalahatang slab, dingding, gawaing haligi | Pinakamatipid, malawak na magagamit |
| Galvanized Wire | 16 AWG | Marine, coastal, high-humidity zone | Mas mataas na gastos, mas mahusay na paglaban sa kaagnasan |
| Hindi kinakalawang na Bakal na Kawad | 16–18 AWG | Epoxy-coated o hindi kinakalawang na rebar cage | Pinipigilan ang galvanic corrosion sa pagitan ng magkakaibang mga metal |
| Pre-cut Tie Wire (Coils) | 16.5 AWG | Awtomatikong mga tool sa pagtali, mataas na dami ng trabaho | Gumagana sa mga tool na pangtali na pinapagana ng baterya |
Talahanayan 1: Mga karaniwang uri ng kawad na pangtali at ang kanilang mga inirerekomendang aplikasyon sa pagpapatibay ng gawaing bakal
Isang praktikal na tip mula sa field: iwasang gumamit ng wire na masyadong mabigat para sa kumbinasyon ng bar. Ang pagtali sa #4 na bar na may 14 AWG wire ay gumagawa ng mga twist tail na nakausli sa cover zone. Ang mga twist tail ay dapat palaging nakabaluktot papasok — patungo sa katawan ng hawla — upang hindi sila lumipat sa kongkretong ibabaw at maging sanhi ng paglamlam ng kalawang o spalling.
Mga Karaniwang Tie Pattern at Kung Saan Ilalapat ang mga Ito
Mayroong anim na karaniwang kinikilalang mga pattern ng kurbatang sa pagpapatibay ng kasanayan sa bakal, bawat isa ay angkop sa isang partikular na pinagsamang geometry o kinakailangan sa istruktura. Ang pag-alam kung alin ang ilalapat ay nakakabawas sa pag-aaksaya ng wire, nagpapabilis ng produksyon, at nagsisiguro na ang pagkakatali ay aktwal na humahawak sa ilalim ng konkretong mga puwersa sa paglalagay.
Ang Snap Tie
Ang snap tie (tinatawag ding simpleng tie) ay ang pinakamabilis na isagawa at angkop para sa mga intersection ng bar sa mga flat slab at dingding kung saan tumatawid ang mga bar sa 90 degrees at ang joint ay hindi sasailalim sa matinding vibration. I-loop ang wire sa magkabilang bar, i-cross ang mga dulo, at i-twist gamit ang hook tool hanggang sa masikip. Ito ay tumatagal ng isang bihasang manggagawa ng plantsa nang wala pang 3 segundo sa bawat pagkakatali. Gayunpaman, ang mga snap ties ay hindi angkop para sa mga intersection na malapit sa mga construction joints o sa mga lokasyon kung saan ang mga bar ay dapat hawakan nang tumpak - pinapayagan nila ang bahagyang pag-ikot sa ilalim ng puwersa.
Ang Saddle Tie
Para sa mga intersection na kailangang lumaban sa mas maraming paggalaw — partikular na ang mga column cage hoop na nakatali sa mga patayong bar — binabalot ng saddle tie ang wire sa ilalim ng crossing bar at sa itaas na bar sa magkabilang panig bago pumikit. Lumilikha ito ng four-point contact na lumalaban sa pag-ikot ng bar na mas mahusay kaysa sa snap tie. Karamihan sa mga detalye ng column cage ay nangangailangan ng saddle ties sa bawat ikatlong intersection minimum, na may snap ties na pinahihintulutan sa ibang lugar.
Ang Figure-Eight Tie
Pangunahing ginagamit kung saan tumatawid ang mga bar sa mga anggulo maliban sa 90 degrees, o kung saan kailangan ang isang partikular na secure na joint. Ang wire ay dumadaan sa magkabilang bar sa figure-eight pattern bago umikot. Ang kurbatang ito ay mas gusto din para sa diagonal shear reinforcement sa mga beam at para sa mga kurbatang sa mga sulok ng column cage. Ito ay tumatagal ng bahagyang mas kawad at oras ngunit gumagawa ng isang kapansin-pansing mas stiffer joint.
Ang Wrap-and-Saddle Tie
Ang mga heavy cage assemblies — gaya ng mga nasa bridge pier caps o malalaking precast beam — ay kadalasang tumutukoy sa mga wrap-and-saddle na mga tali. Ang wire ay ganap na bumabalot sa ibabang bar bago hinila sa itaas na bar at pinaikot. Ito ang pinakasecure na pattern ng manual tie at kinakailangan ng ilang mga detalye ng DOT para sa pangunahing reinforcement sa mga miyembro ng tulay.
Ang Snap Tie with Kick (Double-Loop)
Isang variation sa snap tie kung saan dinoble ang wire bago balutin. Karaniwan sa mga pundasyon ng banig kung saan ang mga bar ay malalaki (#8 at pataas) at ang isang wire strand ay hindi magbibigay ng sapat na puwersa ng pag-clamping. Ang pagdodoble sa kawad ay epektibong nagdodoble sa lakas ng hawak sa magkasanib na bahagi.
Mga Tool sa Pagtali: Mula sa Manual Hook hanggang sa Battery-Powered Machine
Ang tamang tool sa pagtali ay lubhang nakakabawas sa oras ng paggawa. Sa isang malaking komersyal na pagbuhos ng slab, ang isang crew na gumagamit ng mga kagamitan sa pagtali na pinapagana ng baterya ay maaaring makamit 2-3 beses ang bilis ng pagtali ng isang crew na gumagamit ng mga manual hook, na may mas pare-parehong higpit ng twist at mas kaunting pagod sa kamay.
Manu-manong Tie Hooks
Ang karaniwang manual hook ay isang simpleng bent rod tool, karaniwang 8–10 pulgada ang haba. Mayroon ding mga speed hook na may umiikot na bariles na nagpapahintulot sa wire na mapilipit sa pamamagitan ng pag-ikot ng hawakan sa halip na pag-flick sa pulso — ang mga ito ay nakakabawas nang malaki sa pagkapagod ng kamay sa malalaking trabaho. Ang mga manual hook ay hindi nangangailangan ng power source at gumagana sa anumang kundisyon, na ginagawa itong fallback tool sa mga masikip o awkward na espasyo kung saan ang isang awtomatikong tool ay hindi magkasya.
Mga Tool sa Pagtali na Pinapatakbo ng Baterya
Ang mga tool mula sa mga manufacturer tulad ng MAX, Makita, at DEWALT ay gumagamit ng mga pre-loaded na wire coils upang balutin at i-twist ang isang kurbata nang wala pang isang segundo. Ipinoposisyon ng operator ang tool sa intersection ng bar at hinila ang gatilyo — ang iba ay awtomatiko. Ang nag-iisang operator na may awtomatikong tool ay maaaring kumpletuhin ang 200–300 kurbatang bawat oras kumpara sa 60–100 kada oras na may manual hook. Ang mga tool na ito ay isang tunay na productivity multiplier sa malalaking slab pours, precast cage fabrication, at mat foundations.
Ang mga wire coil para sa mga tool na ito ay karaniwang ibinebenta bilang 50-meter o 120-meter roll sa mga gauge na tumutugma sa partikular na modelo ng tool. Palaging i-verify ang coil compatibility sa tool brand — ang mga hindi tugmang coil ay nagdudulot ng jamming at wasted wire.
Mga Tool sa Pagtali ng Pneumatic
Hindi gaanong karaniwan sa konstruksiyon sa North America ngunit malawakang ginagamit sa Japan at ilang bahagi ng Europe, ang mga pneumatic tying tool ay mas mabilis kaysa sa mga opsyon na pinapagana ng baterya at hindi nangangailangan ng pag-charge. Gumagana ang mga ito nang maayos sa mga precast na halaman kung saan ang isang compressor ay nasa lugar na. Ang tradeoff ay ang air hose, na naglilimita sa mobility kumpara sa cordless electric tool.
Precast Concrete Accessories na Gumagana sa Iyong Rebar Cage
Sa precast concrete manufacturing, ang rebar cage ay hindi lamang structural reinforcement — ito ang plataporma kung saan dose-dosenang mga Precast Concrete Accessories ay nakakabit bago i-cast. Kasama sa mga accessory na ito ang mga lifting insert, form ties, anchor plate, electrical conduit support, blockout, sleeves, at naka-embed na hardware sa koneksyon. Kung paano mo itinatali ang iyong rebar cage nang direktang nakakaapekto sa kung gaano katumpak ang pagkakaposisyon ng mga accessory na ito.

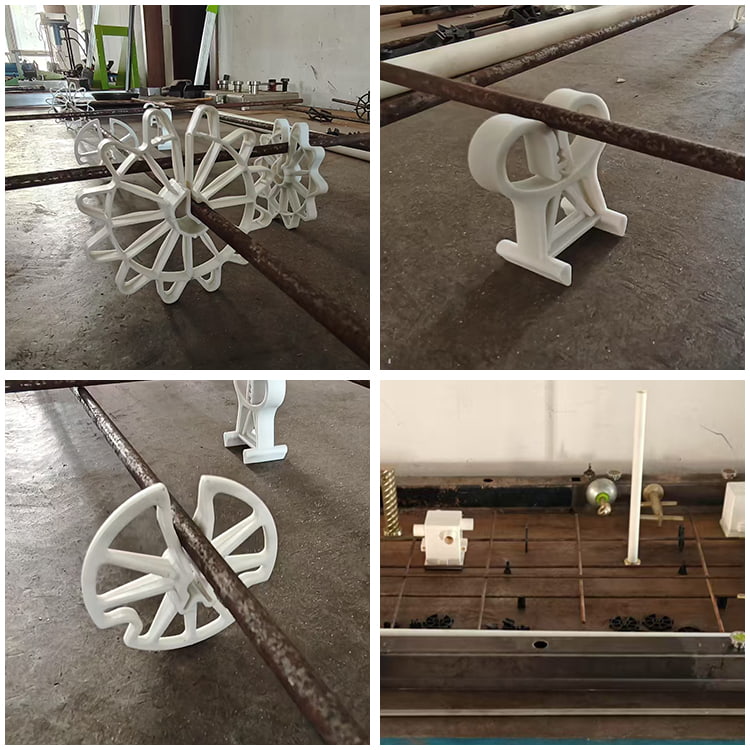

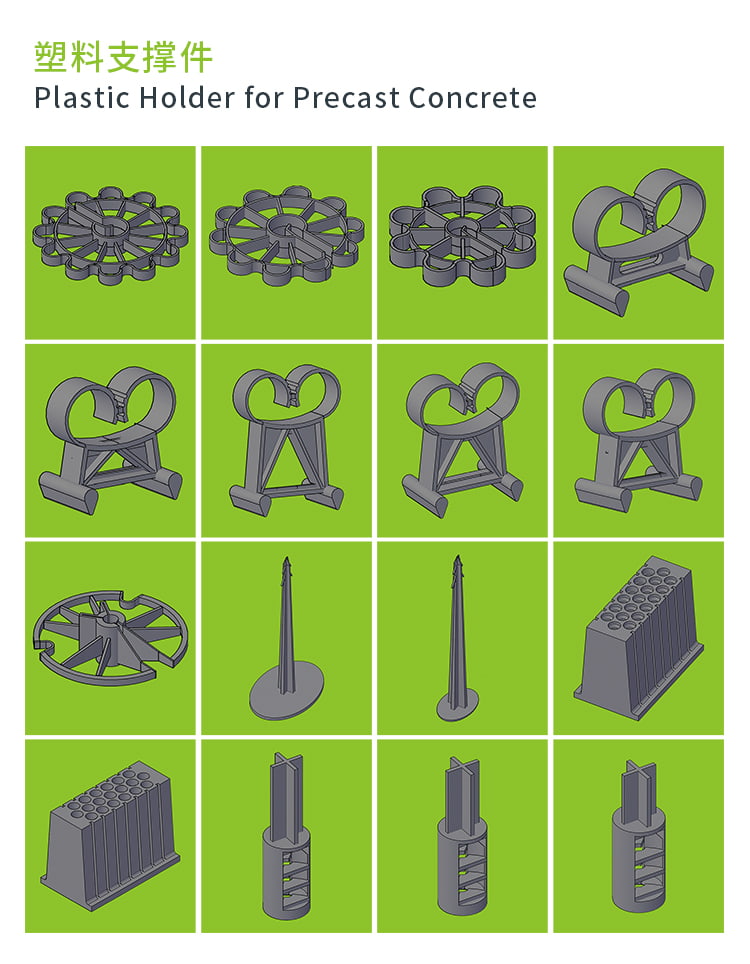

Mga Bar Chair at Rebar Spacer
Ang mga bar chair at spacer ay kabilang sa mga karaniwang ginagamit Precast Concrete Accessories . Hawak nila ang rebar cage sa tamang taas sa itaas ng form (ibaba na takip) at malayo sa mga patayong anyo na mukha (tabing sa gilid). Ang pinakamababang kinakailangan sa kongkretong takip sa ilalim ng ACI 318 para sa mga precast na miyembro na hindi nalantad sa panahon ay karaniwang 3/4 pulgada para sa mga slab at dingding at 1.5 pulgada para sa mga beam at column , ngunit maraming precaster ang tumutukoy ng mas malaking takip para sa tibay.
- Mga plastik na upuan sa bar: magaan, lumalaban sa kaagnasan, magagamit sa taas mula 3/4 pulgada hanggang 4 pulgada; karaniwang pagpipilian para sa karamihan ng mga precast na application
- Concrete block chairs: ginagamit kung saan ang point-load strength ng plastic ay magiging sanhi ng pagsuntok ng upuan sa malambot na anyo na ibabaw; madalas na ginagamit sa ground-bearing slabs
- Continuous wire spacer: ginagamit sa kahabaan ng isang bar upang mapanatili ang takip sa gilid sa mga panel ng dingding; mas mabilis na i-install kaysa sa mga indibidwal na upuan

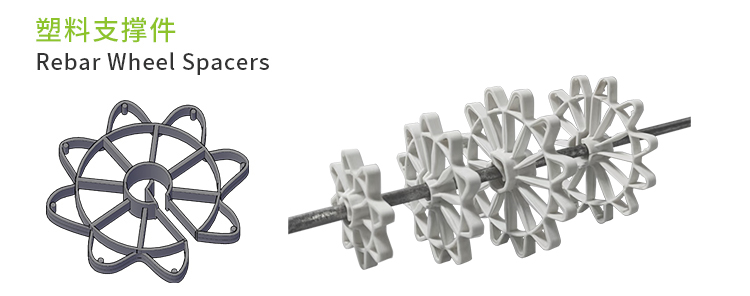

- Circular spacer (donuts): direktang i-clip sa bar upang mapanatili ang takip mula sa nabuong patayong mga ibabaw; available sa karaniwang mga pagtaas ng takip na 3/4, 1, 1.5, 2, at 3 pulgada
Pag-aangat ng Mga Insert at Anchor
Ang mga lifting insert ay isa sa mga kategoryang pinakamahalaga sa kaligtasan ng Precast Concrete Accessories. Ang mga ito ay dapat na nakaposisyon nang tumpak sa loob ng rebar cage at nakatali nang ligtas sa mga katabing bar upang maiwasan ang pag-ikot o pag-alis sa panahon ng paghahagis. Ang isang nakakataas na insert na naglilipat ng kahit isang pulgada mula sa tinukoy na lokasyon nito ay maaaring mahulog sa labas ng kinakailangang embedment zone nito, na posibleng bawasan ang rate ng kapasidad ng pagkarga nito ng 20–40% depende sa mga epekto sa gilid ng distansya.
Karaniwang kinakailangan ng tie para sa pag-angat ng mga insert: ang mga anchor legs ng insert ay nakatali sa katabing rebar gamit ang figure-eight o wrap-and-saddle ties — hindi snap ties. Ang mga tagagawa ng insert ay karaniwang nagbibigay ng mga gabay sa pag-install na tumutukoy sa mga pinakamababang punto ng pagkakatali, at dapat itong sundin nang mahigpit.

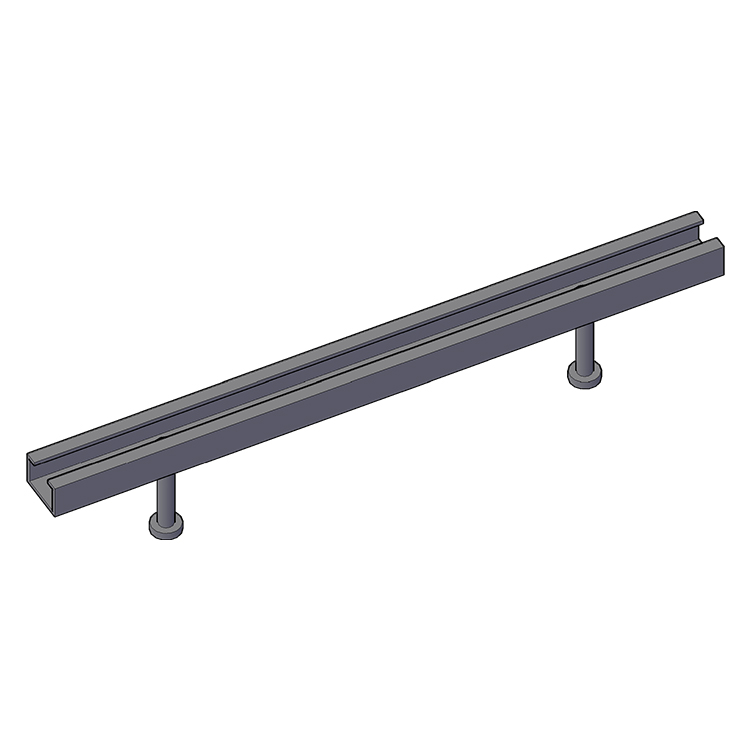

Mga Naka-embed na Plate at Hardware ng Koneksyon
Ang mga steel plate, weld-on studs, at structural angle na naka-embed sa mga precast na miyembro ay nangangailangan ng mga anchor bar na direktang nakatali sa mga plate anchor at sa rebar cage. Ang pattern ng kurbata ay dapat sapat na matibay na ang plato ay hindi umiikot sa panahon ng vibration. Ang mga plate na mas malaki sa 6 na pulgadang parisukat ay dapat na nakatali sa pinakamababang apat na puntos, na may figure-eight na mga tali sa bawat sulok na stud.
Mga Mechanical Rebar Coupler
Ang mechanical rebar couplers — ginagamit sa construction joints para i-splice ang mga bar end-to-end — ay isang espesyal na kategorya ng Precast Concrete Accessories na direktang nakikipag-ugnayan sa proseso ng pagtali. Kapag na-install ang mga coupler, ang mga bar sa bawat gilid ng joint ay dapat na nakatali sa hawla nang nakapag-iisa bago ang coupler ay sinulid o swaged. Ang mga coupler na na-certify sa ASTM A1034 ay kinakailangang bumuo ng 125% ng tinukoy na lakas ng ani ng konektadong bar sa pag-igting - sila ay tunay na mga elemento ng istruktura, hindi lamang mga may hawak ng posisyon.
Concrete Cover and Inspection: Ang Mga Numero na Mahalaga
Ang konkretong takip — ang distansya mula sa pinakamalapit na bar surface hanggang sa panlabas na kongkretong mukha — ay ang pangunahing depensa laban sa reinforcement corrosion. Ang pagkamit ng tinukoy na takip ay ganap na nakasalalay sa wastong pagkakaposisyon ng mga upuan ng bar at isang mahusay na nakatali na rebar cage na hindi lumilihis sa ilalim ng mga pwersang pagkakalagay.
| Uri ng Miyembro | Kondisyon ng Exposure | Min. Cover (ACI 318) |
| Slab, pader, joist | Hindi nakalantad sa panahon | 3/4 in (19 mm) |
| Sinag, haligi | Hindi nakalantad sa panahon | 1.5 in (38 mm) |
| Slab, pader, joist | Nalantad sa lagay ng panahon (#5 at mas maliit) | 1.5 in (38 mm) |
| Slab, pader, joist | Nalantad sa panahon (#6 at mas malaki) | 2 in (50 mm) |
| Sinag, haligi | Nalantad sa panahon | 2 in (50 mm) |
| Footing (ihagis laban sa lupa) | Sa pakikipag-ugnay sa lupa | 3 in (76 mm) |
Talahanayan 2: Minimum na kongkretong takip na kinakailangan sa bawat ACI 318 para sa iba't ibang kondisyon ng miyembro at pagkakalantad
Sa panahon ng inspeksyon, ang pinakakaraniwang hindi pagsunod na makikita ng mga de-kalidad na inspektor ay hindi sapat na takip (mga bar na nakapatong sa form na walang upuan) at nawawalang mga tali na nagpapahintulot sa mga bar na magkahiwalay. Iminumungkahi ng data ng industriya mula sa mga precaster na hanggang 15% ng mga tinanggihang panel ang may kinalaman sa mga isyung nauugnay sa cover na direktang matutunton sa hindi sapat na puwang ng upuan o hindi wastong pagkakatali ng hawla.
Isang praktikal na checklist ng inspeksyon para sa pagtali ng reinforcing steel:
- Ang spacing ng bar ay tumutugma sa mga drawing sa loob ng tolerance (karaniwang /- 1 pulgada para sa mga slab, /- 3/8 pulgada para sa mga beam)
- Ang mga upuan o spacer ay naroroon sa mga pagitan na tinukoy sa paglalagay ng mga guhit (karaniwang bawat 4 na talampakan para sa mga slab)
- Ang lahat ng haba ng lap splice ay tama at ganap na nakatali sa overlap zone
- Ang mga buntot ng kawad ay nakabaluktot papasok, hindi nakausli sa ibabaw
- Ang lahat ng naka-embed na accessory (insert, plates, sleeves) ay nakatali sa cage sa pinakamababang tinukoy na tie point
- Walang maluwag na tali — bawat nakatali na intersection ay humahawak sa ilalim ng hand push test
Pagtali sa Reinforcing Steel sa Precast Production: Proseso at Quality Control
Ang precast concrete production ay naiiba sa cast-in-place construction sa ilang mahahalagang paraan na nakakaapekto kung paano pinamamahalaan ang tiing reinforcing steel. Sa isang precast na planta, ang mga hawla ay ginawa sa mga nakalaang jig table o pahalang na kama, pagkatapos ay itinaas sa mga form para sa paghahagis. Ang proseso ng paggawa ng hawla ay napaka-systematize, at karamihan sa mga halaman ay gumagamit ng mga standard operating procedure (SOP) na tumutukoy sa mga pattern ng kurbatang, wire gauge, at paglalagay ng accessory nang detalyado.
Jig-Based Cage Fabrication
Ang mga steel jig table na may adjustable pin stops ay nagbibigay-daan sa mga manggagawa na iposisyon at itali ang mga rebar cage sa mga tumpak na sukat bago iangat ang mga ito sa mga form. Tinitiyak ng jig na tama ang spacing ng bar at pangkalahatang mga sukat ng hawla bago ilapat ang anumang wire. Sa isang well-run precast plant, ang paggawa ng hawla sa isang jig ay maaaring mabawasan ang mga dimensional na pagtanggi ng 60–70% kumpara sa pagtali sa mismong anyo.
Pagkatapos itali ang hawla sa jig, ang mga accessory ay nakakabit: ang mga bar chair ay pinuputol sa mga bar sa ibaba, ang mga lifting insert ay naka-wire sa mga tinukoy na lokasyon, at anumang naka-embed na hardware ay sinigurado. Ang nakumpletong hawla ay itinataas bilang isang yunit at ilalagay sa anyo, kung saan maaaring magdagdag ng mga edge spacer at karagdagang accessories bago i-cast.
Dokumentasyon at Traceability
Ang mga de-kalidad na tagagawa ng precast ay nagpapanatili ng dokumentasyon na sumusubaybay sa bawat pagpupulong ng hawla pabalik sa paglalagay ng mga guhit, listahan ng bar, at ang mga manggagawang gumawa nito. Ito ay hindi lamang magandang kasanayan — ito ay kinakailangan ng mga pamantayan tulad ng PCI MNL-116 (Manual para sa Quality Control para sa Mga Halaman at Produksyon ng Structural Precast Concrete Products) at ng maraming detalye ng proyekto para sa mga bahagi ng tulay at gusali.
Kapag may nakitang hindi pagsang-ayon — halimbawa, isang nawawalang kurbata sa isang lifting insert o isang out-of-position na anchor plate — pinahihintulutan ng documentation traceability ang fabricator na siyasatin ang ugat na sanhi at itama ang proseso sa hinaharap. Kung wala ito, umuulit ang parehong error.
Dalas ng Tie sa High-Production Precast
Hindi lahat ng intersection sa isang mat cage ay kailangang itali. Karamihan sa mga detalye at ang manwal ng CRSI (Concrete Reinforcing Steel Institute) Placing Reinforcing Bars ay nagbibigay-daan sa alternatibong intersection na pagtali sa mga flat grid cage, sa kondisyon na ang mga nakatali na intersection ay hindi hihigit sa 18 pulgada ang pagitan sa anumang direksyon. Sa pagsasanay, tinali ang lahat ng perimeter intersection at bawat iba pang intersection gumagawa ng hawla na nagtataglay ng geometry nito nang walang gastos sa paggawa sa pagtali sa bawat tawiran.
Kung saan nagbabago ang panuntunang ito: lahat ng intersection sa loob ng 24 inches ng construction joint, lahat ng intersection sa loob ng embedment zone ng lifting insert o anchor plate, at lahat ng intersection sa lap splice ay dapat na ganap na nakatali nang hindi lumalaktaw.
Mga Karaniwang Pagkakamali Kapag Tinali ang Reinforcing Steel at Paano Maiiwasan ang mga Ito
Ang mga taon ng pagmamasid sa field at data ng kalidad ng pag-audit mula sa precast at cast-in-place na konstruksyon ay patuloy na nagpapakita ng parehong kumpol ng mga error. Ang pagkilala sa kanila ay ang unang hakbang upang maalis ang mga ito.
Under-Tying Malaking Kulungan
Sa malalaking hawla - sabihin nating, isang 40-talampakang bridge girder cage na may daan-daang intersection - ang mga manggagawa ay minsan ay nilaktawan ang mga kurbatang upang makatipid ng oras. Ang resulta ay isang hawla na mukhang matatag sa jig ngunit kumakalat kapag itinaas ng kreyn o nagbabago sa panahon ng konkretong vibration. Ang anumang paggalaw ng bar sa panahon ng paglalagay ng kongkreto ay permanente ; ikinakandado ng kongkreto ang bar kung saan man ito tumira kapag ito ay tumigas. Ang pag-aayos ay isang pamantayan ng dalas ng pagtali na ipinapatupad ng isang foreman o inspektor ng QC, na hindi pinababayaan sa indibidwal na paghuhusga.
Nakausli na Wire Tails
Ang isang twist tail na kaliwang nakaturo palabas patungo sa isang form na mukha ay maaaring lumipat sa loob ng 1/4 pulgada ng kongkretong ibabaw habang nag-vibrate. Kapag naayos na ang kongkreto, kinakalawang at nadudumihan ng buntot ang ibabaw sa loob ng ilang unang ikot ng freeze-thaw. Sa architectural precast, ito ay isang finish defect. Sa structural precast, ito ay nagpapahiwatig ng mahinang kontrol sa kalidad. Ang bawat wire tail ay dapat na baluktot papasok - ito ay tumatagal ng isang dagdag na segundo at ganap na maalis ang problema.
Maling Taas ng Upuan
Ang paggamit ng maling taas ng upuan ng bar ay kapansin-pansing karaniwan sa mga site kung saan ang maraming precast na elemento na may iba't ibang mga kinakailangan sa takip ay gawa-gawa sa parehong lugar. Ang pag-imbak ng mga upuan ayon sa taas sa malinaw na may label na mga bin at pag-verify sa taas ng upuan laban sa paglalagay ng drawing bago magsimula ang paggawa ay ang pinakasimpleng hakbang sa pag-iwas. Ang maling pagkabasa ng mga 3/4-inch na upuan kumpara sa 1.5-inch na upuan ay hindi halatang nakikita sa panahon ng isang mabilis na walk-through; ito ay nagpapakita lamang sa isang pisikal na pagsukat.
Hindi Sapat na Mga Kaugnayan sa Mga Lokasyon ng Accessory
Gaya ng nabanggit kanina, ang mga lifting insert at naka-embed na plate ay dapat itali ng figure-eight o wrap-and-saddle ties, hindi snap ties. Ang isang snap tie sa isang lifting insert anchor leg ay maaaring paikutin sa ilalim ng mga puwersa ng kongkretong pagkakalagay. Kapag tumigas ang kongkreto, ang insert ay maaaring anggulo sa halip na patayo, na binabawasan ang epektibong kapasidad ng pagkarga nito at posibleng magdulot ng sinulid na koneksyon para sa lifting hardware na magbigkis o mag-cross-thread.
Hindi pinapansin ang Bar Coating Compatibility
Ang epoxy-coated na rebar ay nangangailangan ng katugmang tie wire upang maiwasan ang galvanic corrosion sa contact point. Ang itim na annealed wire na nakatali sa epoxy-coated bar ay lumilikha ng maliit na galvanic cell sa bawat nick o contact point sa coating. Gumamit ng epoxy-coated o galvanized tie wire na may epoxy-coated na rebar , gaya ng tinukoy sa ASTM A775 at mga kaugnay na pamantayan. Ang detalyeng ito ay madalas na napapansin sa larangan ngunit tahasang kinakailangan sa mga detalye ng istraktura ng tulay at dagat.
Pagpili ng Precast Concrete Accessories para sa Pangmatagalang Pagganap
Ang pagpili ng Precast Concrete Accessories — mula sa mga bar chair hanggang lifting system — ay may direktang epekto sa kung gaano katagal gumagana ang isang precast na istraktura nang walang maintenance. Maaaring makompromiso ang integridad ng istruktura ng mga miyembrong may mahusay na pagkakagawa ng mga accessory na nabubulok, nabubulok sa ilalim ng pagkarga, o nabibigo nang malaki pagkatapos ng mga taon sa serbisyo.
Pagpili ng Materyal para sa mga Bar Chair at Spacer
Ang mga plastik (polypropylene o high-density polyethylene) na mga upuan ng bar ay ang pamantayan para sa karamihan ng mga precast at cast-in-place na trabaho. Ang mga ito ay chemically inert, hindi corrode, at dimensionally stable sa mga temperaturang nakatagpo sa concrete curing. Ang nauugnay na alalahanin sa mga plastik na upuan ay ang pagganap ng point-load sa ilalim ng mabigat na rebar: Ang #11 na mga bar at mas malaki, o naka-bundle na mga grupo ng bar, ay maaaring pumutok ng mga plastik na upuan na may manipis na pader kung ang puwang ng upuan ay masyadong malawak. Gumamit ng mga heavy-duty na upuan na na-rate para sa inaasahang pagkarga, o lumipat sa steel wire chair para sa malalaking bar application.
Ang mga steel wire bar chair ay angkop para sa mabibigat na hawla at maaaring sumasaklaw nang mas malawak nang hindi nalilihis, ngunit dapat silang epoxy-coated o nakaposisyon na may pinakamababang takip na 1.5 pulgada sa itaas ng anyo — ang mga hubad na bakal na upuan sa isang hugis na mukha ay mag-telegraph ng isang kalawang na lugar sa kongkretong ibabaw sa loob ng ilang taon.
Lifting Insert Load Ratings at Safety Factors
Dapat piliin ang mga lifting insert batay sa bigat ng precast na miyembro, ang bilang ng mga pick point, ang anggulo ng lifting slings, at ang dynamic na load factor na inilapat sa panahon ng pick at swing operations. Karamihan sa mga tagagawa ng lifting insert ay nangangailangan ng a pinakamababang safety factor na 4:1 sa ilalim ng static na kondisyon ng pagkarga , na may mga dynamic na salik na 2–3 inilapat sa account para sa crane shock load.
Ang pakikipag-ugnayan sa pagitan ng pag-angat ng mga pagsingit at ng rebar cage ay kritikal. Ang isang insert na hindi maayos na nakatali sa mga katabing bar ay hindi nagkakaroon ng buong lakas ng pagkaka-embed - ang kapasidad ng breakout ng kongkretong cone ay nakasalalay sa insert na hawak sa posisyon ng disenyo nito na may sapat na distansya sa gilid at lalim ng pagkaka-embed. Palaging suriin ang mga tagubilin sa pag-install ng tagagawa para sa pinakamababang distansya sa mga gilid at iba pang mga pagsingit, at i-verify ang mga ito laban sa paglalagay ng mga guhit bago magsimula ang paggawa.
Naka-embed na Hardware ng Koneksyon
Ang mga weld plate, stud rails, at structural angle na naka-embed sa mga precast na miyembro ay nagsisilbing mga punto ng koneksyon para sa field-erected structural steel, cladding system, o mga katabing precast na miyembro. Ang kanilang mga kinakailangan sa katumpakan sa posisyon ay mahigpit — ang mga pagpapaubaya sa pagtayo ng field para sa mga istrukturang bakal na koneksyon ay karaniwang /- 1/4 pulgada sa plano at elevation, na nangangahulugang ang naka-embed na plato ay dapat dumaong sa loob ng tolerance na iyon pagkatapos na makasalansan ang lahat ng mga pagpapaubaya sa paggawa at pagtayo. Ang wastong pagtali sa mga anchor stud o anchor legs ng mga naka-embed na plate sa rebar cage, at maingat na paglalagay ng hawla sa mga naka-calibrate na upuan, ay kung paano napapanatili ang pagpapaubaya na iyon.
Buod: Pinakamahuhusay na Kasanayan para sa Pagtali ng Reinforcing Steel sa Precast at Cast-in-Place na Trabaho
Ang mga batayan ng pagtali ng reinforcing steel ay hindi kumplikado, ngunit nangangailangan sila ng pare-parehong atensyon sa bawat hakbang ng paggawa at paglalagay ng hawla. Narito ang mga pangunahing takeaways:
- Gamitin 16 hanggang 16.5 AWG annealed black wire para sa karaniwang gawain; itugma ang uri ng wire sa rebar coating (galvanized o epoxy wire na may coated bar)
- Maglagay ng saddle o figure-eight ties sa mga lokasyong may mataas na paggalaw — column cage hoop, construction joints, lap splice, at naka-embed na accessory anchor point
- Ibaluktot ang lahat ng wire tail papasok pagkatapos i-twist upang maiwasan ang paglipat patungo sa kongkretong ibabaw
- Gamitin the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Itali lahat Precast Concrete Accessories (inserts, plates, sleeves) sa tinukoy ng manufacturer na pinakamababang tie point gamit ang figure-eight o wrap-and-saddle ties
- Isaalang-alang ang mga tool sa awtomatikong pagtali na pinapagana ng baterya para sa mataas na dami ng trabaho — ang mga nadagdag sa pagiging produktibo at pagkakapare-pareho ay makabuluhan
- Suriin ang mga hawla bago ilagay gamit ang isang nakasulat na checklist — takip, espasyo, haba ng splice, posisyon ng accessory, at mga buntot ng tali
- Sa precast na produksyon, gumawa sa mga jig table at magpanatili ng dokumentasyon na sumusuporta sa traceability at kalidad ng mga kinakailangan sa pag-audit
Ang isang mahusay na nakatali na hawla ay hindi nakikita sa natapos na istraktura - na eksakto kung paano ito dapat. Ang layunin ay kongkreto na gumaganap nang eksakto tulad ng idinisenyo, na may reinforcement na nananatili nang eksakto kung saan ito inilagay, para sa buong buhay ng disenyo ng istraktura.
