Chamfered Edge Concrete: Mga Teknik, Mga Tool at Magnetic Chamfer Strip

Ano ang Chamfered Edge Concrete at Bakit Ito Mahalaga

Ang chamfered edge concrete ay tumutukoy sa mga konkretong elemento — mga dingding, column, slab, beam, at precast panel — kung saan ang matalim na 90-degree na sulok ay pinalitan ng isang anggulo o beveled na mukha, na karaniwang pinuputol sa 45 degrees. Ang resulta ay isang malinis na dayagonal na ibabaw na tumatakbo sa haba ng gilid. Hindi ito puro cosmetic. Binabawasan ng chamfered edge ang konsentrasyon ng stress sa mga sulok ng hanggang 30% kumpara sa mga parisukat na gilid , na nangangahulugang mas kaunting mga chips, bitak, at spalled na sulok sa buhay ng serbisyo ng istraktura.

Higit pa sa structural performance, ang mga chamfered edge ay nagsisilbing kritikal na function ng kaligtasan. Ang mga nakalantad na parisukat na kongkretong sulok ay kilalang-kilala sa sanhi ng mga hiwa at abrasion — isang tunay na panganib sa mga bodega, istruktura ng paradahan, mga pampublikong gusali, at mga proyektong pang-imprastraktura. Ang isang tapyas na sulok ay bumulwak na agad na mapanganib. Sa gawaing arkitektura, ang angled reveal ay lumilikha din ng mga linya ng anino na nagdaragdag ng visual depth at sophistication sa isang flat surface.

Ang pinakakaraniwang sukat ng chamfer sa pangkalahatang konstruksyon ay a 20mm × 20mm (¾ pulgada) 45-degree na tapyas , kahit na ang mga proyekto sa arkitektura ay madalas na gumagamit ng 10mm, 15mm, 25mm, o mga custom na profile. Ang mga tagagawa ng precast concrete ay kadalasang tumutukoy ng mas malalalim na chamfer — 30mm o 40mm — upang lumikha ng mas malakas na visual articulation sa pagitan ng mga panel.

Paano Nabubuo ang Chamfered Edges sa Concrete

Mayroong dalawang pangunahing paraan sa paggawa ng chamfered edge sa kongkreto: pagbuo ng bevel bago ibuhos gamit ang chamfer strips na inilagay sa loob ng formwork, o pagputol at paggiling ng bevel pagkatapos magaling ang kongkreto. Ang pre-pour forming ay sa ngayon ang mas karaniwan at cost-effective na paraan sa propesyonal na konstruksyon.

Bago Ibuhos ang Chamfer Strips

Ang mga chamfer strips - tinatawag ding chamfer inserts o edge inserts - ay mga triangular-profile na piraso ng materyal na naayos sa loob ng formwork sa mga sulok bago ibuhos ang kongkreto. Kapag ang mga form ay hinubad, ang strip ay humihila upang ipakita ang isang perpektong beveled na gilid. Ang pamamaraang ito ay hindi nangangailangan ng pangalawang operasyon at nagdaragdag ng kaunting oras sa proseso ng pagbuo.

Ang tatlong pinakakaraniwang chamfer strip na materyales ay foam (polyurethane o polyethylene), PVC/plastic, at goma. Ang bawat isa ay may sariling profile ng pagganap. Ang mga foam strip ay mura at nababaluktot ngunit madaling mapunit sa panahon ng pag-aalis ng form, na nag-iiwan ng mga fragment na nakadikit sa konkretong ibabaw na dapat kunin sa pamamagitan ng kamay — isang matagal na proseso ng pagwawasto ng depekto. Ang mga PVC strip ay mas matibay ngunit nangangailangan ng mekanikal na pangkabit na may mga pako, turnilyo, o pandikit, na nagdaragdag ng paggawa at nag-iiwan ng mga butas ng pangkabit sa mukha ng formwork.

Pagputol at Paggiling Pagkatapos ng Pagbuhos

Kapag ang chamfer ay kailangan sa cured concrete na hindi nabuo gamit ang chamfer strip, ang mga contractor ay gumagamit ng angle grinder na nilagyan ng diamond grinding wheels o concrete routers na may chamfering bits. Ang diskarteng ito ay mas mahal — gastos ng kagamitan, oras ng paggawa, at pamamahala ng alikabok lahat ay nagdaragdag. A Ang 15-meter run ng chamfered edge na nabuo sa panahon ng pagbuhos ay nagkakahalaga ng humigit-kumulang 60–70% na mas mababa kaysa sa katumbas na gilid na ginawa ng post-cure grinding . Ang mga pamamaraan ng post-pour ay karaniwang nakalaan para sa pagsasaayos o pagwawasto ng mga error sa pagbuo.

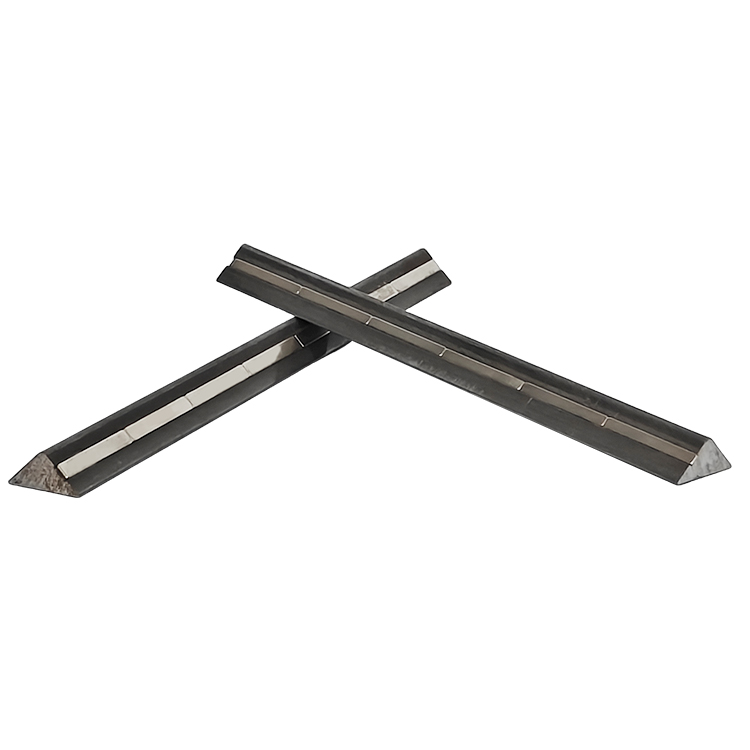

Magnetic Chamfer Strips: Ang Propesyonal na Pamantayan para sa Steel Formwork

Sa precast concrete production at in-situ work gamit ang steel formwork, ang magnetic chamfer strips ay naging dominanteng solusyon sa pangkabit. Ang magnetic chamfer strip ay isang triangular chamfer insert na may tuluy-tuloy na ferrite o neodymium magnet na naka-embed sa base nito. Mahigpit na hinahawakan ng magnet ang strip laban sa mukha ng bakal na anyo nang walang anumang mga turnilyo, pako, clip, o pandikit. Ang pagpoposisyon ay tumatagal ng ilang segundo. Parehong mabilis ang muling pagpoposisyon.

Ang mga magnetic chamfer strip ay magagamit muli sa daan-daang mga ikot ng paghahagis , na ginagawang hindi nauugnay ang kanilang mas mataas na halaga ng unit kapag kinakalkula sa bawat paggamit. Ang isang de-kalidad na magnetic chamfer strip sa PVC o goma ay nagkakahalaga ng tatlo hanggang limang beses na mas mataas kaysa sa isang solong gamit na foam strip, ngunit kung ito ay nakaligtas ng 300 pours — isang makatwirang figure para sa isang well-maintained strip — ang per-pour cost ay isang bahagi ng disposable alternative.

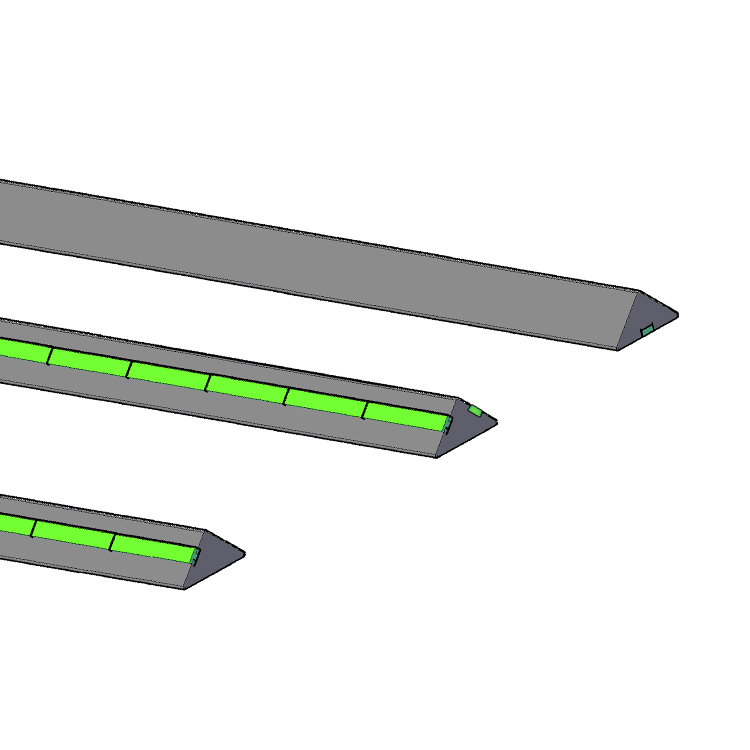

Paano Gumagana ang Magnetic Chamfer Strips

Ang katawan ng isang magnetic chamfer strip ay karaniwang gawa sa matibay na PVC, nababaluktot na goma, o kumbinasyon ng pareho. Ang tatsulok na profile ay nakaupo sa sulok ng bakal na anyo, at ang flat base na mukha ay nakikipag-ugnay sa bakal na ibabaw. Ang mga naka-embed na magnet — kadalasang may pagitan sa 50mm hanggang 150mm na pagitan sa kahabaan ng strip — ay bumubuo ng puwersang humahawak na lumalaban sa parehong lateral displacement sa panahon ng konkretong vibration at vertical na paggalaw sa panahon ng pagbubuhos. Karamihan sa mga tagagawa ay gumagawa ng mga strip karaniwang haba ng 1000mm, 1500mm, at 2000mm , na may mga joints na pinagdikit-dikit para sa mas mahabang pagtakbo.

Mahalaga ang detalye ng magnet. Ang mga ferrite magnet ay cost-effective at gumagana nang maayos sa mga karaniwang kapaligiran ng produksyon. Ang mga neodymium (rare earth) magnet ay nagbibigay ng mas malakas na hawak — mahalaga kapag ang chamfer strip ay nakaposisyon sa patayo o overhead na mga mukha ng form, o kapag ang kongkreto ay inilalagay na may high-energy internal vibrator na lumilikha ng malaking lateral pressure sa mga pagsingit ng formwork.

Kalidad ng Pagtatapos ng Ibabaw

Ang isa sa mga pinakamalinaw na bentahe ng magnetic chamfer strips sa mga katumbas ng foam ay ang kalidad ng surface finish. Ang foam ay sumisipsip ng moisture at maaaring mag-iwan ng magaspang, porous na texture sa chamfered na mukha. Ang PVC at rubber magnetic strips ay gumagawa ng siksik, makinis na pagtatapos sa bevel na tumutugma o lumalampas sa kalidad ng pagtatapos ng katabing nabuong mukha. Para sa kongkretong arkitektura - kung saan ang mantsa sa ibabaw ay hindi katanggap-tanggap - ang pagkakaibang ito ay mapagpasyahan.

Paghahambing ng mga Uri ng Chamfer Strip: Isang Praktikal na Pangkalahatang-ideya

Ang pagpili ng tamang chamfer strip ay depende sa uri ng formwork, sukat ng proyekto, mga kinakailangang ikot ng muling paggamit, at detalye ng pagtatapos. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing trade-off.

Mga Karaniwang Laki ng Chamfer at Kailan Gagamitin ang Bawat Isa

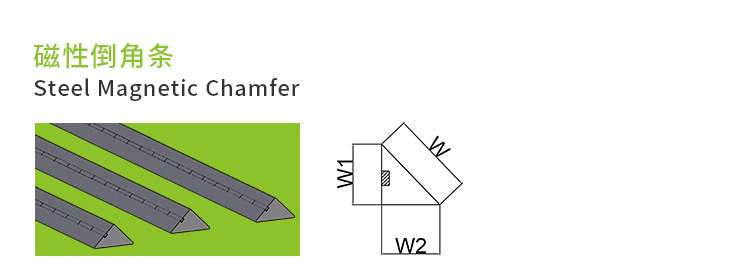

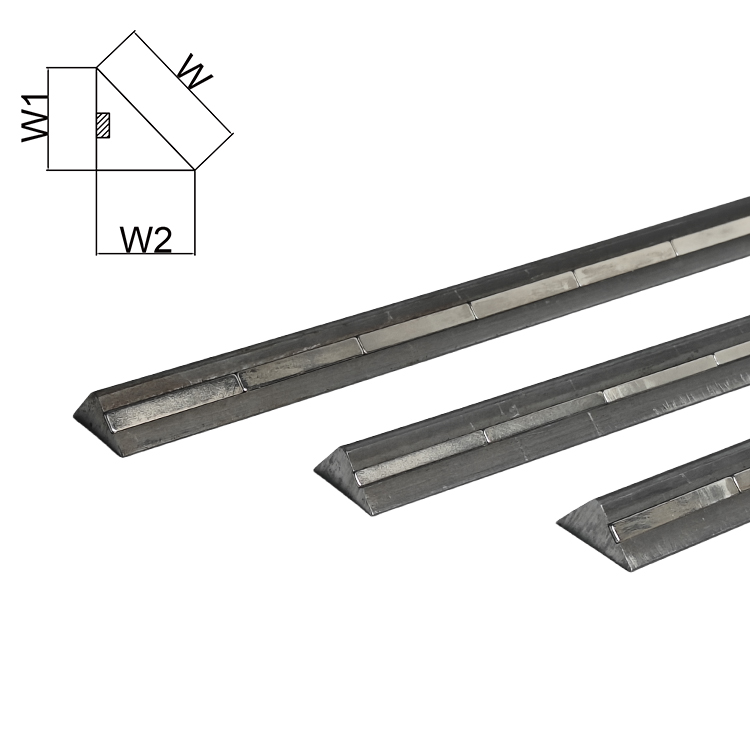

Ang mga dimensyon ng chamfer ay tinukoy bilang ang haba ng binti ng right-angled triangle cross-section. Ang ibig sabihin ng "20mm chamfer" ay ang parehong mga binti ng tatsulok ay 20mm, na gumagawa ng 28mm diagonal na mukha sa 45 degrees. Narito kung paano karaniwang namamapa ang pagpili ng laki sa uri ng application:

• 10mm × 10mm: Banayad na gawaing tirahan, mga panloob na sulok sa mga dingding at mga haligi kung saan nais ang kaunting pagbubunyag. Madalas na ginagamit sa pagtatayo ng pabahay upang mabawasan ang panganib ng pag-chipping nang walang halatang visual na bevel.
• 15mm × 15mm: Pangkalahatang komersyal na pamantayan sa pagtatayo para sa mga haligi, beam, at gilid ng dingding sa mga proyekto ng opisina at tingian. Binabalanse ang visibility at pagiging praktikal.
• 20mm × 20mm: Ang pinaka-tinatanggap na ginagamit na sukat sa sibil at istruktura kongkreto. Inilapat sa mga abutment ng tulay, retaining wall, pang-industriya na sahig, at precast na elemento. Ang Ang 20mm chamfer ay ang default na tinukoy na laki sa karamihan ng mga pambansang kongkretong code kapag walang partikular na sukat na ibinigay.
• 25mm × 25mm: Trabaho sa imprastraktura kabilang ang mga tunnel, underpass, at mabigat na sibil kung saan ang mga gilid ay napapailalim sa epekto sa pagkarga mula sa mga sasakyan o makinarya.
• 30mm × 30mm at mas mataas: Architectural precast facades, exposed aggregate panels, at signature structural elements kung saan ang shadow line ay isang sinadyang feature ng disenyo. Ginagamit din sa mga agresibong kapaligiran (marine, pagkakalantad sa kemikal) kung saan ang isang mas malaking chamfer ay naglilipat sa sulok palayo sa zone ng maximum na pagkasira.

Mayroon ding mga hindi karaniwang profile. Gumagamit ang ilang mga precast na manufacturer ng 1:2 o 1:3 ratio chamfer (isang mababaw na bevel sa halip na 45 degrees) upang lumikha ng ibang shadow line effect. Available ang mga magnetic chamfer strip sa mga custom na profile na ito mula sa mga specialty na supplier ng formwork, kahit na ang mga lead time at minimum na dami ng order ay nalalapat.

Tamang Pag-install ng Chamfer Strips: Mga Karaniwang Pagkakamali at Paano Maiiwasan ang mga Ito

Ang maling pag-install ng mga chamfer strip ay isa sa mga nangungunang sanhi ng mga depekto sa gilid sa nabuong kongkreto. Ang mga resultang pagkukumpuni — paggiling, pag-patch, pagpuno ng epoxy — ay mas mahal sa oras at mga materyales kaysa sa pag-install nang tama sa unang lugar. Ang mga sumusunod ay ang pinakamadalas na mga error na nakikita sa site.

Gap sa Pagitan ng Strip at Form Face

Kahit na ang 1–2mm na agwat sa pagitan ng base ng chamfer strip at ang form na mukha ay nagbibigay-daan sa pagdugo ng semento sa ilalim sa panahon ng vibration. Ang resulta ay isang palikpik ng pinatigas na paste sa gilid ng chamfer na dapat tanggalin — na nakakasira sa sariwang kongkreto sa proseso. Para sa mga magnetic chamfer strips, ang puwang na ito ay karaniwang sanhi ng isang magnet na nawalan ng lakas ng hawak o mga labi sa pagitan ng strip at ng steel form. Linisin ang mukha ng form gamit ang wire brush bago maglagay ng mga strip, at suriin na ang bawat seksyon ay mahigpit na nakakabit sa bakal na walang tumba.

Mga Maling Pagkakaugnay sa Pagitan ng Mga Seksyon ng Strip

Kung saan nagtatagpo ang dalawang seksyon ng chamfer strip ng end-to-end, anumang offset — kahit 0.5mm — ay lumilikha ng nakikitang hakbang sa tapos na chamfered edge. Para sa magnetic chamfer strips, ang pagdikit ng mga dulo ay diretso dahil ang mga magnet ay humahawak sa posisyon nang walang drift. Para sa mga ipinako na PVC strips, ang magkasanib na pagkakahanay ay nangangailangan ng higit na pangangalaga. Gumamit ng isang tuwid na gilid kapag nagpoposisyon ng mga seksyon, at maglagay ng maliit na piraso ng tape sa kabuuan ng joint bago ibuhos upang maiwasan ang pagpasok ng paste.

Hindi Sapat na Release Agent

Ang mga chamfer strips — partikular na ang PVC at mga uri ng goma — ay dapat na lagyan ng mold release oil bago ang bawat pagbubuhos. Ang paglaktaw sa hakbang na ito ay nangangahulugang ang strip bond sa kongkretong ibabaw at pinupunit ang mga tipak ng chamfer na mukha habang hinuhubad. Maglagay ng manipis, pantay na coat of release agent sa chamfer strip na mukha gamit ang brush o roller, hindi spray gun — Ang spray application ay may posibilidad na makaligtaan ang mga panloob na sulok at mag-iwan ng mga pool sa pahalang na ibabaw na nagdudulot ng mga mantsa sa ibabaw.

Pag-alis ng Strip Habang Panginginig ng boses

Ang mga panloob na konkretong vibrator ay lumikha ng makabuluhang lateral pressure sa anumang bagay sa formwork. Ang mga foam strip na hawak lamang ng adhesive ay maaaring lumipat ng ilang milimetro sa panahon ng panginginig ng boses, na nagbubunga ng kulot o hindi maayos na chamfer. Ang magnetic chamfer strips ay epektibong lumalaban sa displacement na ito kapag ang magnet holding force ay tumugma sa form orientation at vibrator output. Para sa high-frequency vibration (mahigit sa 12,000 rpm), mas gusto ang neodymium magnetic strips kaysa sa ferrite magnetic strips, na maaaring hindi magbigay ng sapat na puwersa sa pagpigil sa mga vertical na mukha.

Mga Aplikasyon sa Precast Concrete Manufacturing

Ang precast concrete production ay kung saan ang magnetic chamfer strips ay pinaka-mabigat na ginagamit. Ang mga pasilidad ng precast ay karaniwang nagpapatakbo ng bakal na papag o mga form ng talahanayan na muling na-configure nang maraming beses araw-araw. Sa ganitong kapaligiran, ang bilis at kadalian ng muling pagpoposisyon ng mga magnetic chamfer strips ay direktang nagsasalin sa production throughput. Ang isang crew na dating gumugol ng 20 minuto sa pagpapako ng mga foam chamfer strips bawat molde ay maaaring maglagay at magposisyon ng magnetic chamfer strips para sa parehong amag sa loob ng wala pang 5 minuto.

Ang mga precast na elemento na karaniwang nagsasama ng mga chamfered na gilid ay kinabibilangan ng:

• Mga column at base ng column para sa mga multi-storey na istruktura
• Mga panel ng dingding para sa mga gusaling tirahan, komersyal, at pang-industriya
• Mga staircase stringer at indibidwal na stair treads
• Mga bridge beam (I-beam, U-beam, box girder)
• Ang mga segment ng tunnel lining kung saan ang mga chamfered edge ay nakakatulong sa pag-assemble ng ring at gasket seating
• Retaining wall blocks at noise barrier panels
• Architectural cladding panel kung saan ang shadow line ay isang elemento ng disenyo

Sa partikular na produksyon ng tunnel segment, ang mga chamfered edge ay nagsisilbing structural na layunin na lampas sa aesthetics. Ang chamfer ay lumilikha ng isang recessed groove kapag ang dalawang segment ay inilagay sa tabi ng isa't isa, at ang groove na ito ay maaaring punan ng caulk o grawt upang magbigay ng pangalawang water seal. Karamihan sa mga detalye ng segment ng tunnel ay nangangailangan ng pinakamababang 20mm × 20mm chamfer sa lahat ng longitudinal at circumferential joints para sa eksaktong kadahilanang ito.

Chamfered Edges at Concrete Durability

Ang argumento ng tibay para sa mga chamfered na gilid ay mahusay na sinusuportahan ng praktikal na pagmamasid at agham ng mga materyales. Ang matatalim na 90-degree na konkretong sulok ay likas na mahina dahil ang kongkreto sa pinakatuktok ng sulok ay sinusuportahan lamang sa dalawang mukha kaysa sa tatlo. Kapag sumailalim sa impact, thermal cycling, o reinforcement corrosion, ang sulok na ito na hindi gaanong suportado ay malamang na mag-spall muna.

Ang thermal cycling ay partikular na agresibo sa mga nakalantad na sulok. Ang kongkreto ay lumalawak at kumukontra sa pagbabago ng temperatura. Ang sulok ay ang punto kung saan nagtatagpo ang dalawang surface sa maximum na anggulo ng pagkakalantad, na lumilikha ng bidirectional thermal stress. Sa paglipas ng mga taon ng pagkakalantad sa labas, ang paikot na stress na ito ay nagdudulot ng microcracking na umuusad sa nakikitang spalling. Ang mga pag-aaral ng mga column ng istraktura ng paradahan ay nagpapakita na ang mga chamfered na gilid ay nagpapababa ng saklaw ng spalling sa sulok ng 40–60% sa loob ng 20-taong panahon ng serbisyo kumpara sa katumbas na mga column na may matalas na talim sa parehong kapaligiran.

Sa reinforced concrete, ang lalim ng takip sa isang matalim na sulok ay geometriko na mas mababa kaysa sa nominal na takip na sinusukat patayo sa isang patag na mukha. Ang isang 30mm na takip sa isang patag na mukha sa dingding ay maaaring mabawasan ng epektibong 21mm sa isang parisukat na sulok kapag sinusukat sa pinakamalapit na rebar. Ang pag-chamfer sa sulok ay pisikal na inililipat ang nakalantad na ibabaw mula sa rebar, na nagpapanumbalik ng epektibong takip. Ito ang dahilan kung bakit maraming mga konkretong code na nakatutok sa durability — kabilang ang BS EN 13670 sa Europe — ang tahasang nangangailangan ng mga chamfered edge sa structural concrete sa mga exposure class na XC3, XC4, XD2, at mas mataas.

Pagpili ng Tamang Magnetic Chamfer Strip para sa Iyong Proyekto

Hindi lahat ng magnetic chamfer strips ay gumaganap nang pantay. Ang mga sumusunod na salik ay dapat gumabay sa detalye at mga desisyon sa pagbili para sa mga aplikasyon ng precast at in-situ na bakal na formwork.

Uri ng Magnet at Holding Force

Para sa pahalang na paghahagis (nakaupo ang strip sa isang flat steel table), ang mga ferrite magnet na may hawak na puwersa na 10–15 N bawat magnet ay karaniwang sapat. Para sa mga vertical form na mukha o para sa mga form na ginagamit na may mataas na enerhiya na panginginig ng boses, tukuyin ang neodymium magnetic chamfer strips na may hawak na puwersa na 25–50 N bawat magnet. Ang ilang mga manufacturer ay nag-publish ng data ng pull-off na puwersa sa bawat metro ng strip — isang kapaki-pakinabang na comparative metric. Maghanap ng isang minimum na 150 N bawat metro ng strip para sa vertical face applications .

Material ng Katawan: PVC vs Goma

Ang mga PVC magnetic chamfer strips ay mas matigas at mas matatag sa sukat, na ginagawang angkop ang mga ito para sa mga application na nangangailangan ng napakatumpak na geometry ng gilid — architectural precast, halimbawa. Ang mga rubber magnetic chamfer strip ay mas nababaluktot, na nagbibigay-daan sa mga ito na sundan ang mga bahagyang kurba o out-of-flat na mga ibabaw na anyo nang hindi umaalis sa mga puwang. Mas malinis din ang paglabas ng goma mula sa kongkretong mukha habang tinatanggal, na binabawasan ang panganib ng pinsala sa ibabaw. Para sa mataas na dami ng produksyon, ang rubber magnetic chamfer strips ay kadalasang naghahatid ng mas magandang strip-life dahil ang kanilang flexibility ay nagpapababa ng stress sa magnet-body interface sa panahon ng pag-alis ng form.

Paglaban sa Temperatura

Ang mga pabrika ng precast ay kadalasang gumagamit ng steam curing upang mapabilis ang pagkakaroon ng lakas. Ang karaniwang ferrite magnet strength ay hindi gaanong naaapektuhan ng steam curing temperature (karaniwang 50–70°C). gayunpaman, Ang mga neodymium magnet ay nagsisimulang mawalan ng permanenteng magnetization sa itaas ng humigit-kumulang 80°C , na nangangahulugan na ang mga ito ay hindi angkop para sa mataas na temperatura na pinabilis na mga cycle ng curing nang hindi kinukumpirma ng manufacturer ang isang mataas na temperatura na na-rate na grado. Tahasang tukuyin ang pangangailangang ito kapag nag-order ng mga magnetic chamfer strips para sa steam-cured precast work.

Corner at End Pieces

Kasama sa magagandang magnetic chamfer strip system ang mga piraso ng sulok na gawa sa layunin — 90-degree na panloob at panlabas na mga sulok — na nagpapahintulot sa chamfer na balutin ang mga sulok ng column nang walang hindi magandang tingnan na mitered joints na pinutol sa site. Dapat na tukuyin ang mga piraso ng sulok na ito bilang bahagi ng system sa halip na gawa-gawa mula sa mga haba ng hiwa, dahil ang mga pinagputulan ng site ay karaniwang pinagmumulan ng pagtagas ng paste at mga depekto sa gilid.

Chamfered Edge Concrete sa Mga Konteksto ng Arkitektural at Disenyo

Sa architectural concrete — minsan tinatawag na fair-faced concrete o béton brut — ang chamfered edge ay isang sadyang aesthetic na tool gaya ng praktikal. Ang linya ng anino na nilikha ng isang chamfer strip ay nagpapahayag sa ibabaw, tumutukoy sa geometry ng elemento, at nagbibigay sa mga mass concrete form ng isang pino, ginawang kalidad na kulang sa makinis na mga parisukat na gilid.

Ang mga arkitekto na nagtatrabaho sa tradisyon ng nakalantad na kongkreto — mula sa Unité d'Habitation ng Le Corbusier hanggang sa mga kontemporaryong proyekto ng Tadao Ando — ay gumamit ng mga linya ng chamfer upang kontrolin kung paano nababasa ang liwanag sa mga konkretong ibabaw. A Ang 25mm chamfer ay lumilikha ng shadow line na humigit-kumulang 35mm ang lapad sa ilalim ng raking light na mga kondisyon, na sapat upang magrehistro nang malinaw sa liwanag ng araw sa isang harapan. Ang isang 10mm chamfer ay nagbabasa bilang isang pinong linya, mas banayad at naaangkop para sa mga panloob na ibabaw kung saan ang mga antas ng liwanag at mga distansya ng pagtingin ay naiiba.

Para sa architectural precast, kritikal ang pagkakapare-pareho ng lalim at posisyon ng chamfer sa daan-daan o libu-libong magkakaparehong panel. Ang anumang pagkakaiba-iba sa posisyon ng strip ay nagdudulot ng nakikitang misalignment kapag naka-install ang mga panel. Magnetic chamfer strips, sa pamamagitan ng pagpapahintulot sa mabilis at paulit-ulit na pagpoposisyon sa mga reference mark sa steel form, ginagawa itong consistency na makakamit sa production scale sa paraang hindi mapagkakatiwalaan ang pagkakatugma ng mga strips na ipinako o nakadikit.

Tinukoy ng ilang arkitekto ang mga may kulay na chamfer strips - karaniwang isang PVC body na may integral na pigment - upang lumikha ng sinasadyang contrast ng kulay sa bevel. Ito ay isang hindi pangkaraniwang ngunit epektibong pamamaraan para sa paglikha ng malakas na visual articulation sa malalaking panel na facade. Ang mga karaniwang magnetic chamfer strip ay available sa kulay abo, itim, at paminsan-minsang puti mula sa mga pangunahing supplier, na may mga custom na kulay na available sa order.

Pagpapanatili at Muling Paggamit ng Magnetic Chamfer Strips

Upang makamit ang pinakamataas na buhay ng serbisyo mula sa magnetic chamfer strips, kinakailangan ang isang pare-parehong gawain sa pagpapanatili. Ang mga strip na itinapon lamang sa isang bin sa pagitan ng mga pagbuhos ay nag-iipon ng kongkretong nalalabi, dumaranas ng pagkasira ng magnet, at nagkakaroon ng mga gasgas sa ibabaw na lumilipat sa kongkretong tapusin.

1. Linisin kaagad pagkatapos hubarin. Ang konkretong nalalabi sa strip na mukha ay madaling tanggalin kapag sariwa at lubhang mahirap kapag gumaling na. Gumamit ng plastic scraper — hindi isang metal na tool, na nakakamot sa PVC o goma na katawan — at banlawan ng tubig.
2. Suriin ang hanay ng magnet. Magpatakbo ng bakal na plato sa base ng strip pagkatapos ng paglilinis. Anumang seksyon na hindi mahigpit na humahawak ay nagpapahiwatig ng isang nabigo o na-displace na magnet. Ang mga indibidwal na pagkabigo ng magnet ay minsan ay maaaring ayusin ng supplier; ang mga strip na may maraming mga pagkabigo ng magnet ay dapat itigil.
3. Mag-imbak nang pahalang. Ang pagsasalansan ng mga strip nang patayo o ang pagsandal sa mga ito sa dingding ay nagdudulot ng pangmatagalang warping, lalo na sa PVC strips. Mag-imbak ng flat sa may label na mga rack na nakaayos ayon sa laki ng profile.
4. Mag-apply ng release agent bago ang bawat pagbuhos. Kahit na pagkatapos maglinis, maglagay ng bagong coat of release agent sa parehong tatsulok na mukha ng strip at sa base na mukha na dumidikit sa steel form. Pinoprotektahan nito ang parehong ibabaw ng strip at ginagawang mas madali ang pagtanggal ng form.
5. Mga cycle ng paggamit ng log. Sa mga pasilidad na may mataas na dami ng precast, ang pagsubaybay sa bilang ng mga pagbuhos sa bawat set ng strip ay nagbibigay-daan sa maagap na pagpapalit bago magsimulang makaapekto sa kalidad ng natapos na kongkreto ang pagkasira ng ibabaw. Inirerekomenda ng karamihan sa mga tagagawa na palitan ang mga strip sa 80% ng kanilang na-rate na ikot ng muling paggamit sa halip na maghintay para sa nakikitang kabiguan.

Pagsusuri ng Gastos: Magnetic Chamfer Strips vs Traditional Methods

Ang isang makatotohanang paghahambing sa gastos ay dapat isaalang-alang ang materyal na gastos, oras ng paggawa para sa pag-install at pagtanggal, dalas ng pagpapalit ng strip, at anumang karagdagang gastos para sa pagkumpuni ng depekto. Ang sumusunod na halimbawa ay gumagamit ng hypothetical precast production facility na naghahagis ng 50 column elements bawat linggo, bawat isa ay nangangailangan ng 12 linear meters ng 20mm chamfer strip.

Nilinaw iyon ng mga numero sa itaas ang mas mataas na halaga ng yunit ng magnetic chamfer strips ay ganap na binabayaran ng mga pagtitipid sa paggawa sa loob ng unang taon ng produksyon . Ang patuloy na taunang pagtitipid mula sa nabawasang paggawa at pagkukumpuni ng depekto ay malaki. Para sa isang pasilidad na gumagawa ng 50 elemento bawat linggo, ang paglipat mula sa foam patungo sa magnetic chamfer strips ay maaaring makatipid ng higit sa $15,000 taun-taon sa mga direktang gastos — bago isaalang-alang ang pinahusay na kalidad at pinababang mga rate ng pagtanggi ng kliyente.

Mga Kinakailangan sa Code at Pagtutukoy para sa Chamfered Edges

Ang mga chamfered na gilid ay hindi palaging opsyonal. Maraming malawak na ginagamit na mga code at mga detalye ang nagpapataw ng mga kinakailangan ng chamfer sa structural concrete.

• ACI 301 (USA): Nangangailangan na ang lahat ng nakalantad na sulok ng nabuong kongkreto ay makatanggap ng chamfer o radius maliban kung tinukoy. Ang default na laki ng chamfer kung saan hindi tinukoy ay ¾ pulgada (humigit-kumulang 19mm).
• BS EN 13670 (Europa): Tinutukoy ang mga kinakailangan ng chamfer para sa kongkreto sa mga klase ng exposure XC3 at mas mataas, na may pinakamababang 15mm chamfer sa lahat ng nakalantad na mga gilid ng istruktura sa katamtaman hanggang sa malubhang kapaligiran.
• AS 3610 (Australia): Formwork standard na nangangailangan ng chamfer strips o katumbas sa lahat ng panlabas na sulok ng arris maliban kung partikular na pinahihintulutan ng mga guhit ng disenyo ang mga parisukat na gilid.
• ASSHTO LRFD Bridge Design (USA): Nangangailangan ng 25mm na minimum na chamfer sa lahat ng nakalantad na gilid ng bridge concrete sa XS at XD na mga kondisyon ng pagkakalantad.
• CIRIA C660 / C766 (UK): Ang mga dokumento ng gabay para sa maagang edad na thermal crack sa kongkreto ay nagrerekomenda ng mga chamfered na gilid upang mabawasan ang mga epekto ng konsentrasyon ng stress sa mga sulok ng anyo — isang salik sa maagang pagsisimula ng thermal cracking.

Kapag sinusuri ang mga detalye ng proyekto, suriin ang parehong mga guhit sa istruktura at ang mga seksyon ng detalye ng proyekto para sa pagbuo ng mga kinakailangan. Karaniwang lumilitaw ang mga kinakailangan sa chamfer sa detalye ngunit hindi naka-dimensyon sa mga guhit, na nag-iiwan sa kontratista na kumpirmahin ang nilalayong sukat sa taga-disenyo bago mag-order ng mga materyales sa pagbubuo.
