Ano ang Precast Concrete Structure at Bakit Nangibabaw ang mga Ito sa Modernong Konstruksyon
Ang mga precast concrete na istruktura ay mga bahagi ng gusali — mga pader, beam, column, slab, at higit pa — na ginawa sa ilalim ng kontroladong mga kondisyon ng pabrika bago dalhin at tipunin on-site. Ang resulta ay isang paraan ng pagtatayo na patuloy na nahihigitan ng tradisyonal na cast-in-place na kongkreto sa bilis, kalidad, at predictability sa gastos. Higit sa 60% ng mga malalaking proyektong pang-imprastraktura sa Europa at Hilagang Amerika ay tumutukoy na ngayon sa precast concrete bilang pangunahing structural system , at ang bilang na iyon ay patuloy na tumataas habang lumiliit ang mga timeline ng proyekto at tumataas ang mga gastos sa paggawa.
Ang dahilan kung bakit ang mga precast concrete structure ay naging backbone ng mga bodega, parking garage, tulay, stadium, at multi-story residential building ay diretso: kapag ang mga kongkretong pagpapagaling sa isang pabrika sa ilalim ng tumpak na temperatura at mga kontrol ng halumigmig, ang compressive strength nito ay regular na umaabot sa 5,000 hanggang 8,000 psi — higit pa sa 3,000 hanggang 4,000 psi na tipikal ng field-poured concrete. Bawat elementong naglalagay sa mga bahaging iyon sa lugar, bawat naka-embed na plato, anchor bolt, loop insert, at lifting device, ay nasa ilalim ng malawak na kategorya ng mga precast concrete na accessory, at ang pagpili ng mga tamang accessory ay kasing kritikal ng mismong mix design.
Pangunahing Takeaway: Gawa sa pabrika = mas mahigpit na pagpapaubaya, mas mabilis na iskedyul, mas malakas na pangwakas na istraktura.
Paano Ginagawa ang Precast Concrete Structures
Ang paggawa ng mga precast concrete structures ay sumusunod sa isang disiplinadong pagkakasunud-sunod na nag-aalis ng karamihan sa mga variable na sumasalot sa site-poured concrete. Ang pag-unawa sa bawat yugto ay nililinaw kung bakit ang pamamaraan ay gumagawa ng ganoong pare-parehong mga resulta at kung bakit ang pagpili ng mga precast concrete na mga accessory sa yugto ng disenyo — hindi sa panahon ng pagtatayo — ay hindi mapag-usapan.
Stage 1 — Paghahanda ng Form at Paglalagay ng Reinforcement
Ang mga anyo ng bakal, na kadalasang ginagawang makina sa mga tolerance na ±1/16 pulgada, ay nililinis, nilalagyan ng langis, at pinagsama-sama. Ang reinforcing steel cages ay gawa na at nakalagay sa loob. Sa yugtong ito, naka-embed lahat precast concrete accessories — mga nakakataas na anchor, mga pagsingit ng koneksyon, mga manggas ng de-koryenteng conduit, at mga structural weld plates — ay nakaposisyon at naka-secure bago ibuhos ang kongkreto. Anumang item na kailangang nasa tapos na elemento ay dapat ilagay ngayon; Ang pagdaragdag nito pagkatapos ay nangangailangan ng coring o pagputol, na nakakasira sa integridad ng istruktura.
Stage 2 — Concrete Batching and Placement
Ang mga disenyo ng concrete mix para sa mga precast na halaman ay karaniwang gumagamit ng water-to-cement ratio na 0.35 hanggang 0.45 — na mas mababa kaysa sa field mixes — upang makamit ang mataas na maagang lakas. Pinagsasama-sama ng internal vibration ang kongkreto sa paligid ng rebar cage at mga naka-embed na accessories. Ang ilang mga halaman ay gumagamit ng panlabas na table vibration para sa manipis na mga panel ng arkitektura upang alisin ang mga void sa ibabaw nang walang mga panloob na vibrator na maaaring mapalitan ang manipis na takip na kongkreto.
Stage 3 - Paggamot
Ang mga precast na halaman ay gumagamit ng steam curing, heat curing, o pinabilis na moisture-retention na kumot upang maabot 70% ng lakas ng disenyo sa loob ng 18 hanggang 24 na oras . Ang mabilis na pagtaas ng lakas na ito ay nagbibigay-daan sa mga elemento na alisin mula sa mga anyo at isalansan sa bakuran sa loob ng iisang production shift — isang cycle na imposible sa site-poured concrete na tumatagal ng 28 araw upang maabot ang buong lakas ng disenyo sa ilalim ng ambient na mga kondisyon.
Stage 4 — Kontrol sa Kalidad, Finishing, at Yard Storage
Bago umalis ang anumang elemento sa casting bed, kinukumpirma ng mga dimensional na pagsusuri, inspeksyon sa ibabaw, at pag-audit ng hardware na ang bawat precast concrete na accessory ay naroroon, nakaposisyon nang tama, at hindi nasira. Ang mga elemento ay pagkatapos ay naka-imbak sa timber dunnage sa bakuran, na inayos ayon sa pagkakasunud-sunod ng paghahatid, naghihintay para sa transportasyon at pagtayo ng bintana.
Mga Pangunahing Uri ng Precast Concrete Elements at Ang mga Aplikasyon Nito
Ang mga precast concrete na istruktura ay sumasaklaw sa isang malawak na pamilya ng mga uri ng elemento, bawat isa ay ininhinyero para sa isang partikular na tungkulin sa istruktura. Nasa ibaba ang isang pangkalahatang-ideya ng mga pinakakaraniwang kategorya, ang mga gusali at imprastraktura na pinaglilingkuran ng mga ito, at ang karaniwang mga span o load rating na kasangkot.
Mga Double-Tee Slab
Ginagamit para sa mga istruktura ng paradahan at mga sahig ng bodega. Karaniwang sumasaklaw ng 40 hanggang 80 talampakan na may lalim na 24 hanggang 34 pulgada. Ang kapasidad ng load ay karaniwang 40 hanggang 100 psf superimposed live load.
Mga Hollow-Core Planks
Ang workhorse ng residential at office floor systems. Mga karaniwang lapad na 4 at 8 talampakan, lalim mula 6 hanggang 16 pulgada, 20 hanggang 50 talampakan. Ang mga void ay nagpapababa ng patay na karga habang pinapanatili ang lalim ng istruktura.
Mga Precast na Column at Beam
Parihabang at hugis-L na mga haligi mula 12×12 hanggang 24×24 pulgada. Ang mga inverted-tee beam, rectangular beam, at spandrel beam ay bumubuo sa moment frame o simpleng sinusuportahang gravity system.
Mga Precast na Wall Panel
Solid, insulated sandwich, at architectural panel mula 5 hanggang 12 pulgada ang kapal. Ginagamit bilang mga pader ng paggugupit na nagdadala ng pagkarga o hindi istrukturang cladding. Nakakamit ang R-values na 20 hanggang 30 na may mga foam insulation core.
Mga Girder ng Tulay
AASHTO I-girders at bulb-tee girder para sa mga highway bridge. Sumasaklaw mula 60 hanggang 160 talampakan. Ang mataas na pagganap na mga paghahalo ng kongkreto na 8,000 hanggang 12,000 psi ay pamantayan para sa mga aplikasyon ng long-span bridge.
Precast Stairs at Landings
Kumpletuhin ang mga flight sa hagdanan bilang iisang unit na may integral landings. Tinatanggal ang kumplikadong formwork at binabawasan ang pag-install ng hagdan mula araw hanggang oras gamit lamang ang crane at precast concrete na mga accessory para sa koneksyon.
Precast Concrete Accessories: Ang Hardware na Ginagawang Posible ang mga Structure
Gaano man katiyak ang disenyo at cast ng isang konkretong elemento, ang mga precast na kongkretong accessory na naka-embed sa loob nito ang tumutukoy kung paano maitataas, madala, makokonekta, at maisama ang elementong iyon sa isang kumpletong istraktura. Ang mga precast concrete na accessory ay sumasaklaw sa malawak na hanay ng mga uri ng hardware, at ang bawat kategorya ay may mga partikular na rating ng pagkarga, mga kinakailangan sa pag-install, at mga pagsasaalang-alang sa pagiging tugma.
| Kategorya ng Accessory | Function | Karaniwang Working Load | materyal |
|---|---|---|---|
| Lifting Anchors (ferrule, loop, coil) | Pansamantalang pag-aangat sa panahon ng paghuhubad at pagtayo | 1 hanggang 60 tonelada bawat anchor | Malagkit na bakal, huwad na bakal |
| I-embed ang mga Plate at Weld Plate | Permanenteng istrukturang koneksyon sa pagitan ng mga elemento | 10 hanggang 200 kips bawat plato | A36 / A572 steel, hot-dip galvanized o hindi kinakalawang |
| Mga Coil Rod at Coil Bolts | Mga koneksyon sa field-adjustable, cladding attachment | 5 hanggang 30 kips bawat baras | Zinc-plated o hindi kinakalawang na asero |
| Mga Bearing Pad | Load transfer at tolerance absorption sa bearing seats | Compressive stress 800 hanggang 1,500 psi | Neoprene, HDPE, fiber-reinforced elastomeric |
| Mga Loop Insert at Flared Cone Insert | Mga anchor point para sa pangalawang attachment, façade hardware | 500 lbs hanggang 5 tonelada | Malutong na bakal, bakal na kawad |
| Prestressing Strand at Post-Tension Hardware | Pre-compression ng kongkreto upang kontrahin ang mga bending stress | 270 ksi strand, naka-jack sa 70–75% ng UTS | Grade 270 low-relaxation strand |
Pag-angat ng mga Anchor: Mga Salik sa Pagsusukat at Pangkaligtasan
Ang pag-aangat ng mga anchor ay kabilang sa mga pinaka-sinusuri sa lahat ng mga precast concrete na mga accessory dahil ang isang pagkabigo sa panahon ng pagtatalop o pagtayo ay agad na sakuna. Ang working load limit (WLL) ng anumang lifting anchor ay dapat na tumukoy sa dynamic na impact factor sa panahon ng crane pick — karaniwang isang minimum na kadahilanan ng kaligtasan na 4:1 inilapat sa kongkretong breakout at steel tensile failure mode. Para sa isang 20-toneladang precast na panel ng dingding, nangangahulugan iyon na ang anchor system ay dapat na idinisenyo para sa isang minimum na 80-toneladang patunay na pagkarga, hindi lamang ang static na timbang ng panel. Ang anggulo ng rigging ay binabawasan din ang kapasidad: ang isang 60-degree na anggulo ng lambanog mula sa patayo ay binabawasan ang pinapayagang pagkarga sa bawat binti sa humigit-kumulang 87% ng na-rate na vertical na kapasidad, habang ang isang 30-degree na anggulo ay bumababa nito sa 50%.
I-embed ang Mga Plate: Pilosopiya ng Koneksyon sa Mga Precast na Frame
Ang mga istrukturang koneksyon sa pagitan ng mga precast concrete na elemento ay halos ganap na umaasa sa mga embed plate na hinangin sa rebar anchor o nelson studs. Ang disenyo ng mga plate na ito ay sumusunod sa mga alituntunin ng AISC at PCI, na may partikular na atensyon sa prying action sa tension connections at shear-friction sa interface planes. Ang isang maayos na idinisenyong weld plate na koneksyon sa isang precast na istraktura ng paradahan ay maaaring maglipat ng 150 kips ng paggugupit sa isang beam-column joint na may isang plato na kasing liit ng 8×8 pulgada — basta ang shim stack, grout pocket, at field weld ay isinasagawa ayon sa detalye. Ang pag-galvanize sa mga plate na ito sa ASTM A123 (minimum na 3.9 oz/ft²) ay nagdaragdag ng masusukat na buhay ng kaagnasan sa mga nakalantad o marine na kapaligiran.
Mga Bearing Pad: Mga Pagpapahintulot at Pangmatagalang Pagganap
Ang bawat precast beam, double-tee, at hollow-core plank ay nakasalalay sa isang bearing pad na sabay-sabay na naglilipat ng vertical load at tinatanggap ang mga thermal at shrinkage na paggalaw na nangyayari sa buong buhay ng istraktura. Ang mga neoprene pad na 50 hanggang 60 durometer na tigas ay ang pinakakaraniwang pagpipilian, na may mga karaniwang sukat na 4×6 pulgada hanggang 8×12 pulgada at kapal na 3/8 hanggang 3/4 pulgada. Ipinapakita ng mga talahanayan ng PCI Design Handbook na ang isang 6×9 inch, 1/2-inch neoprene pad ay kayang tumanggap ng hanggang 0.5 inch na pahalang na paggalaw habang pinapanatili ang sapat na compressive stiffness. Ang mga HDPE pad ay lalong tinutukoy para sa mga aplikasyon ng tulay kung saan kailangan ang mababang friction upang payagan ang thermal expansion nang walang mga puwersang pinipigilan na nabubuo sa superstructure.
Structural Connections sa Precast Concrete Structures
Ang sistema ng koneksyon ay kung saan gumagana o nabigo ang mga precast concrete structures. Hindi tulad ng mga steel frame, kung saan ang mga koneksyon ay ginawa gamit ang mga bolts at welds sa open air, ang mga precast concrete na koneksyon ay kadalasang may kasamang mga nakakulong na espasyo, grout pocket, at naka-embed na hardware na hindi masusuri pagkatapos ng grouting. Ang pagkuha ng tamang koneksyon sa unang pagkakataon ay samakatuwid ay hindi mapag-usapan.
Tatlong malawak na pilosopiya ang namamahala sa disenyo ng precast na koneksyon:
- Mga sistema ng gravity na sinusuportahan lamang — ang mga beam ay nakapatong sa mga corbel o anggulo ng ledger, na naglilipat lamang ng vertical load. Simple, mabilis itayo, at mapagparaya sa differential settlement. Ginagamit sa karamihan ng mga pang-industriyang gusaling may iisang palapag at istruktura ng paradahan.
- Mga frame na lumalaban sa sandali — Ang mga koneksyon sa column-to-column at beam-to-column ay ginagawang moment-resistant sa pamamagitan ng post-tensioning, grouted rebar couplers, o welded plate assemblies. Nakakamit ang lateral drift control na maihahambing sa cast-in-place na mga frame para sa seismic at wind resistance.
- Mga hybrid na sistema — gravity load na dala ng simpleng bearing, lateral load na hinahawakan ng hiwalay na shear wall o moment frame core. Ang pinakakaraniwang diskarte para sa mid-rise residential at mixed-use precast na mga gusali na may 5 hanggang 15 palapag.
Ang kalidad ng mga grouted na koneksyon sa partikular ay nakasalalay nang malaki sa pagpili at paglalagay ng mga precast concrete na accessories. Ang isang grouted sleeve coupler — ginagamit sa pagdugtong ng dalawang haba ng rebar sa magkasanib na bahagi — ay dapat na nakahanay sa loob ng ±1/8 pulgada para malinis ang bar sa pagpasok sa panahon ng pagtayo. Anumang misalignment na natuklasan sa site ay karaniwang nangangailangan ng mamahaling remediation na kinasasangkutan ng mga mechanical anchor o epoxy injection, na parehong nagpapababa sa ductility ng koneksyon kumpara sa orihinal na layunin ng disenyo.
±1/8" Max coupler misalignment tolerance
4:1 Minimum lifting anchor safety factor
28 araw Site pour cure vs. 18–24 hrs precast
8,000 psi Karaniwang precast HPC compressive strength
Mga Pakinabang sa Pag-iskedyul: Paano Na-compress ng Precast Concrete Structures ang Mga Timeline ng Proyekto
Ang nag-iisang pinaka-nakakahimok na argumento para sa precast concrete structures sa komersyal at mga proyektong pang-imprastraktura ay ang schedule compression. Ang paggawa ng mga elemento ay nangyayari kasabay ng paghahanda sa site — habang ang pundasyon ay hinuhukay at ibinubuhos, ang precast plant ay sabay-sabay na gumagawa ng structural frame. Karaniwang nakakatipid ang overlap na ito 4 hanggang 8 linggo sa isang mid-size na proyekto kumpara sa isang sunud-sunod na iskedyul ng cast-in-place.
Linggo 1–4: Pag-apruba sa Disenyo at Pagguhit ng Tindahan
Ang engineer ng record at ang precast engineer ng record ay nagtutulungan sa mga detalye ng koneksyon, mga lokasyon ng pag-embed, at mga iskedyul ng precast concrete na accessory. Ang bawat accessory ay iginuhit, binibigyang sukat, at tinukoy sa mga shop drawing bago mag-assemble ng isang form.
Linggo 5–12: Produksyon ng Halaman
Buong produksyon ay tumatakbo. Ang isang medium-size na precast na planta na naghahagis ng 500 hanggang 800 cubic yards bawat linggo ay makakagawa ng structural frame para sa isang 200,000 square foot na bodega sa loob ng 6 hanggang 8 na linggo. Ang mga elemento ay serial-numbered at sequenced para sa paghahatid.
Linggo 8–14: Mga Pundasyon ng Site (Parallel)
Habang tumatakbo ang produksyon ng halaman, ang mga tauhan ng site ay nagbubuhos ng mga footing, grade beam, at column pier. Tinitiyak ng mga template ng anchor bolt na nagmula sa mga precast shop drawing na ang mga base plate ng column at mga koneksyon ng spigot ay magkakatugma kapag dumating ang mga elemento.
Linggo 13–18: Paninigas
Ang isang maayos na erection crew na may isang 150-toneladang crawler crane ay maaaring magtakda ng 20 hanggang 40 pangunahing elemento bawat araw. Ang isang limang palapag na istraktura ng paradahan ng 1,200 na espasyo ay maaaring kumpleto sa istruktura sa loob ng 10 hanggang 14 na araw ng trabaho ng oras ng crane — isang bilis na imposibleng lapitan gamit ang mga cast-in-place na pamamaraan.
Linggo 18–22: Grouting, Welding, at Finishing
Kumpletuhin ng mga field crew ang mga grouted na koneksyon, field welds sa mga embed plate, joint sealant, at anumang architectural finishing. Ang istraktura ay ganap na nakapaloob at masikip sa panahon na mas maaga kaysa sa katumbas na cast-in-place na konstruksyon.
Precast Concrete Structures vs. Cast-in-Place: Isang Direktang Paghahambing
Ang pagpili sa pagitan ng precast at cast-in-place na kongkreto ay hindi kailanman simple, ngunit ang sumusunod na paghahambing ay sumasaklaw sa mga sukat na pinakamahalaga sa mga may-ari, kontratista, at structural engineer na gumagawa ng desisyong iyon.
| Dimensyon | Precast Concrete | Cast-in-Place Concrete |
|---|---|---|
| Lakas ng Compressive | Karaniwang 5,000–12,000 psi | Karaniwang 3,000–5,000 psi |
| Dimensyonal Tolerance | ±1/8 hanggang ±1/4 pulgada | ±1/4 hanggang ±3/4 pulgada |
| Iskedyul (structural frame, 200k sf warehouse) | 10-14 araw na pagtayo | 8–14 na linggo na bumubuo/nagbubuhos |
| Dependency sa Panahon | Mababa - ginagawa ang paggamot sa halaman | Mataas — malamig at mainit na panahon ay nangangailangan ng proteksyon |
| Flexibility ng Disenyo | Paulit-ulit na geometry pinakamainam; mga custom na hugis posible sa premium | Mataas na flexibility para sa kumplikado, hubog, o hindi regular na geometry |
| Site Labor | Mababa — pangunahin ang mga crane at connection crew | Mataas - pagbuo, paglalagay, pagtatapos, pagtatalop |
| Quality Control | PCI plant certification, araw-araw na pagsubok sa QC | Depende sa mga kondisyon sa field at presensya ng inspektor |
Prestressed Precast Concrete: Paano Gumagana ang Pre-Tensioning at Post-Tensioning
Ang kumbinasyon ng prestressing at precast concrete ay isa sa pinakamakapangyarihang tool sa structural engineering. Sa pamamagitan ng paunang pagpi-compress sa kongkreto bago ilapat ang mga service load, epektibong maalis ng mga inhinyero ang tensile cracking — ang pangunahing paraan ng pagkasira ng kongkreto — at makamit ang mga span na magiging imposible sa istruktura o hindi praktikal sa ekonomiya sa mga seksyong pinapalakas ng kumbensyon.
Pre-Tensioning: Ang Standard Precast Approach
Sa pre-tensioned precast concrete, ang mga high-strength steel strand ay iniunat sa pagitan ng mga abutment sa mga dulo ng casting bed bago ilagay ang kongkreto. Ang mga hibla — kadalasang Grade 270 na low-relaxation, 0.5 o 0.6 pulgadang diameter — ay naka-jack sa humigit-kumulang 70% ng ultimate tensile strength, o humigit-kumulang 189,000 psi . Pagkatapos ay inilalagay ang kongkreto sa paligid ng mga tensioned strands. Kapag ang kongkreto ay umabot sa sapat na lakas, ang mga hibla ay inilabas at ang pre-compression ay lumipat sa elemento sa pamamagitan ng bono. Ito ang paraan na ginamit sa paggawa ng hollow-core planks, double-tee, bridge girder, at prestressed wall panel sa halos lahat ng precast na planta sa mundo.
Post-Tensioning sa Precast Elements

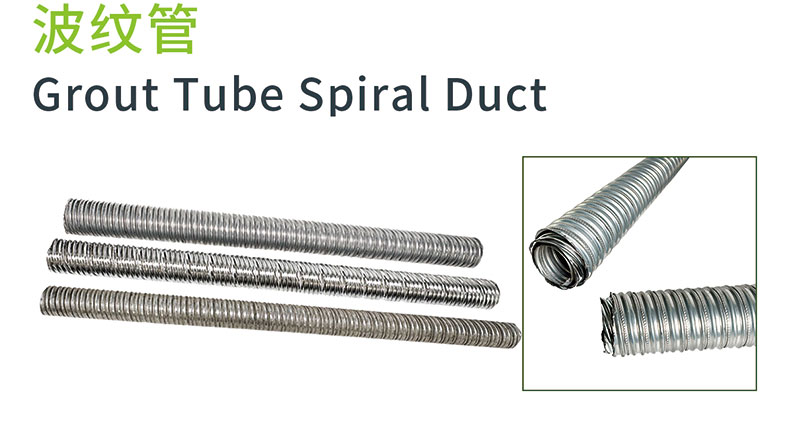

Ang post-tensioning hardware — ducts, anchors, couplers, at trumpet plates — ay kumakatawan sa isang espesyal na kategorya ng precast concrete na mga accessory na ginagamit kapag ang prestress ay dapat ilapat pagkatapos maitayo ang elemento o kapag ang mga elemento mula sa maraming precast na segment ay dapat pagsamahin sa isang tuluy-tuloy na structural unit. Halimbawa, ang konstruksyon ng segment na tulay, ay gumagamit ng mga precast na segment na karaniwang 8 hanggang 12 talampakan ang haba na pinagsama-sama at pagkatapos ay i-post-tension sa tuloy-tuloy na mga girder na 200 hanggang 400 talampakan. Ang bawat post-tensioning tendon ay maaaring magdala ng 300 hanggang 1,500 kips ng prestressing force depende sa strand count at geometry.
Pangmatagalang Prestress Loss
Dapat isaalang-alang ng mga inhinyero ang mga pagkalugi ng prestress kapag sinusukat ang mga hibla at tinutukoy ang paunang pagkarga ng jacking. Ang mga pangunahing mapagkukunan ng pagkawala sa buhay ng serbisyo ng isang prestressed na elemento ay:
- Nababanat na pagpapaikli — agarang pagkawala sa strand release, karaniwang 6 hanggang 8% ng paunang prestress para sa mga pre-tensioned na elemento
- Gumapang — pagpapapangit na nakasalalay sa oras sa ilalim ng matagal na pagkarga, na nagkakahalaga ng 5 hanggang 12% ng epektibong prestress sa loob ng 50 taong buhay
- Pag-urong — volumetric na pagbabawas habang ang kongkreto ay natuyo, na nag-aambag ng 4 hanggang 8% karagdagang pagkawala
- Pagpapahinga ng bakal — unti-unting pagkawala ng strand stress sa pare-parehong strain, humigit-kumulang 2% para sa low-relaxation strand sa loob ng 50 taon
Ang kabuuang pangmatagalang pagkalugi ay karaniwang mula 15 hanggang 25% ng paunang puwersa ng pag-jack. Nangangahulugan ito na ang isang strand na naka-jack sa 33,000 lbs ay dapat na idinisenyo upang magdala ng epektibong prestress na 25,000 hanggang 28,000 lbs sa buong buhay ng disenyo — at ang disenyo ng seksyon ay dapat isaalang-alang ang pinababang pre-compression kapag kinakalkula ang mga sandali ng pag-crack at pagpapalihis.
Seismic Design ng Precast Concrete Structures
Ang pag-uugali ng precast concrete structures sa ilalim ng seismic loading ay masinsinang pinag-aralan mula noong 1971 San Fernando na lindol at 1994 Northridge na lindol ay nagpahayag ng mga kahinaan sa maagang precast na mga istraktura ng paradahan. Ang komunidad ng inhenyero ay tumugon nang may malalaking pag-unlad sa disenyo ng koneksyon, pagdedetalye ng diaphragm, at mga programa sa pagsubok ng seismic — higit sa lahat ang programang pananaliksik ng PRESSS (PREcast Seismic Structural Systems) na tumakbo mula 1991 hanggang 2001.
Ipinakita ng programa ng PRESSS na ang mga maayos na detalyadong sistema ng precast ay maaaring tumugma o lumampas sa ductility ng cast-in-place concrete frames. Ang jointed wall system na binuo sa PRESSS ay gumamit ng unbonded post-tensioning sa pamamagitan ng precast shear wall panels upang magbigay ng pag-uugali sa sarili — ang gusali ay bumabato sa wall-to-foundation interface sa ilalim ng seismic loading ngunit babalik sa plumb kapag huminto ang lindol, na may kaunting natitirang drift. Ang isang buong limang palapag na precast na istraktura ay nasubok sa 60% ng buong sukat sa UC San Diego Structural Laboratory at nagpakita ng mga natitirang drift na mas mababa sa 0.1% pagkatapos ng pagsubok sa mga galaw ng lindol sa antas ng disenyo.
Ang kasalukuyang mga probisyon ng ASCE 7 at ACI 318 ay nagpapahintulot sa mga precast concrete na istruktura sa Seismic Design Category D (high seismic) sa kondisyon na ang mga koneksyon at diaphragm ay nakadetalye upang sumunod sa ductile precast special moment frame o precast special shear wall system. Kabilang sa mga pangunahing kinakailangan ang:
- Ang mga koneksyon sa grouted na manggas ay dapat magpakita ng 125% ng lakas ng ani ng bar sa mga tensile test bago gamitin sa konstruksiyon
- Ang mga precast na koneksyon sa diaphragm ay dapat na idinisenyo gamit ang Diaphragm Seismic Design Method (DSDM) na may force amplification factor na 1.0 hanggang 1.5 depende sa klasipikasyon ng diaphragm
- Ang mga koneksyon ng chord at collector sa kahabaan ng mga gilid ng diaphragm ay nagdadala ng mga pinalakas na puwersa ng diaphragm na kadalasang namamahala sa sukat ng mga precast concrete na accessories sa panel-to-panel joints
- Ang lahat ng precast concrete na accessory sa seismic force-resisting system ay dapat na idinisenyo para sa inaasahang lakas ng materyal at ang overstrength factor omega-zero na tinukoy sa ASCE 7 Table 12.2-1
Mga Karaniwang Pagkakamali sa Detalye ng Precast Concrete Accessory at Paano Maiiwasan ang mga Ito
Ang mga karanasang precast na inhinyero at contractor ay patuloy na tinutukoy ang parehong mga kategorya ng mga error sa mga proyekto na nagreresulta sa mga problema sa field, mga gastos sa remediation, o mga pagkaantala sa iskedyul. Karamihan sa kanila ay bumabalik sa detalye ng accessory at mga desisyon sa koordinasyon na ginawa sa panahon ng disenyo - bago pa man ibuhos ang kongkreto.
01
Tinutukoy ang mga accessory nang hindi sinusuri ang kongkretong takip
Ang isang karaniwang error ay ang pagtukoy ng lifting anchor na, sa kinakailangang lalim ng pagkaka-embed nito, ay sumasalungat sa reinforcing cage o post-tensioning duct. Ang pinakamababang kongkretong takip sa anumang precast concrete na accessory ay dapat mapanatili sa tinukoy na minimum — karaniwang 1 pulgada para sa mga nabuong surface sa interior exposure at hanggang 2 pulgada sa corrosive o marine environment. I-verify ang mga dimensyon ng accessory laban sa layout ng rebar sa 3D BIM bago mag-isyu ng mga shop drawing para sa pag-apruba.
02
Paggamit ng hindi tugmang hardware mula sa iba't ibang mga supplier
Ang mga lifting system — anchor at lifting clutch — ay idinisenyo bilang magkatugmang pares. Ang paggamit ng clutch mula sa Supplier A na may anchor mula sa Supplier B ay nagpapawalang-bisa sa rating ng pagkarga ng parehong bahagi. Ang bawat precast concrete na mga detalye ng accessory ay dapat mag-atas na ang mga lifting system ay tumugma sa mga set mula sa iisang tagagawa , na may ibinibigay na dokumentasyon ng pagsubok sa pagkarga para sa talaan ng proyekto.
03
Pag-alis ng proteksyon ng kaagnasan sa detalye ng proyekto
Ang mga naka-embed na plate at weld plate na tinukoy bilang plain A36 steel ay mabilis na maaagnas sa anumang nakalantad o panlabas na aplikasyon. Ang hot-dip galvanizing sa ASTM A123 ay nagdaragdag ng 30 hanggang 50 taon ng buhay ng kaagnasan sa tipikal na pagkakalantad sa labas. Sa mga marine splash zone, tukuyin ang Type 316 stainless steel o epoxy-coated na hardware na may dokumentadong proseso ng pagtiyak ng kalidad para sa pagpapatuloy ng coating.
04
Nabigong i-coordinate ang mga manggas ng utility sa mga elemento ng istruktura
Ang electric conduit, plumbing sleeves, at mechanical penetration na naka-embed bilang precast concrete na mga accessory ay dapat makipag-ugnayan sa structural engineer bago aprubahan ang shop drawing. Ang isang 6 na pulgadang pagbubukas sa pamamagitan ng web ng isang prestressed double-tee ay dapat suriin para sa pagbawas ng paggugupit; ang isang uncoordinated penetration na natuklasan pagkatapos i-cast ang mga elemento ay karaniwang nangangailangan ng mamahaling panlabas na reinforcement strap o pagpapalit ng elemento.
05
Nilaktawan ang isang dry-run erection check
Sa mga kumplikadong istrukturang precast — partikular na ang mga may koneksyon sa sandali na nangangailangan ng mga field-welded embed plates — isang dry-run na pagsusuri ng layout ng accessory laban sa structural model ay nakakakuha ng mga salungatan sa pagkakahanay bago magsimula ang pagtayo. Ang pagtuklas ng 1-pulgadang misalignment sa pagitan ng dalawang weld plate sa lupa ay nagkakahalaga ng ilang minuto; ang pagtuklas nito sa 50 talampakan sa himpapawid ay nagkakahalaga ng mga araw at malaking gastos sa muling paggawa.
06
Hindi isinasaalang-alang ang lakas ng pagtatalop kapag pumipili ng mga anchor
Ang pag-aangat ng mga anchor ay dapat suriin laban sa kongkretong lakas sa oras ng pagtatalop - hindi ang 28-araw na lakas ng disenyo. Kung ang isang elemento ay hinubaran sa 16 na oras, ang kongkretong lakas ay maaaring 2,500 hanggang 3,000 psi lamang. Ang mga talahanayan ng kapasidad ng anchor ay dapat na maipasok sa aktwal na lakas ng pagtatalop, at ang kapasidad ng kongkretong breakout ay nabawasan nang naaayon. Maraming mga pagkabigo sa pag-angat ng anchor ang nangyayari nang tumpak dahil ang tinukoy na kapasidad ng anchor ay kinakalkula sa 5,000 psi habang ang elemento ay hinubaran sa 18 oras na may kongkreto sa 2,200 psi lamang.
Sustainability sa Precast Concrete Structures
Ang sustainability profile ng precast concrete structures ay bumuti nang malaki sa nakalipas na dalawang dekada, na hinimok ng parehong regulatory pressure at tunay na inobasyon sa mga materyales at mga pamamaraan ng produksyon.
Mga Karagdagang Cementitious Materials (SCMs)
Ang fly ash, slag cement, at silica fume — sama-samang tinatawag na mga pandagdag na cementitious na materyales — ay maaaring palitan ang 20 hanggang 50% ng portland cement sa mga precast concrete mix nang hindi nakompromiso ang lakas o tibay. Dahil ang produksyon ng semento ay nagkakahalaga ng humigit-kumulang 8% ng pandaigdigang CO₂ emissions, ang precast mix na may 35% slag replacement ay binabawasan ang embodied carbon ng kongkreto ng humigit-kumulang 25 hanggang 30% kumpara sa isang 100% portland cement baseline, habang pinapabuti din ang pangmatagalang tibay sa pamamagitan ng pinababang permeability.
Pinababang Materyal na Basura
Ang produksyon ng pabrika ng mga precast na elemento ay bumubuo ng mga konkretong rate ng basura na mas mababa sa 2% ng kabuuang dami ng batch, kumpara sa 8 hanggang 12% na basura sa mga tipikal na proyektong ibinuhos sa site kung saan karaniwan ang over-order at spillage. Muling paggamit ng steel form — ang isang solong precast form ay maaaring makagawa ng 300 hanggang 1,000 magkakaparehong elemento sa buhay ng serbisyo nito — inaalis ang basurang tabla na nauugnay sa mga cast-in-place forming system.
Thermal Mass at Pagganap ng Enerhiya
Ang mga precast concrete wall panel, partikular na ang mga insulated sandwich panel, ay nagbibigay ng malaking thermal mass na nagpapakinis sa mga pagbabago ng temperatura sa araw-araw sa mga interior ng gusali. Nakakamit ang isang 6-inch insulated precast sandwich panel na may tuluy-tuloy na 2-inch EPS core humigit-kumulang R-13 sa gitna ng panel — mapagkumpitensya sa isang steel stud wall assembly — habang nagbibigay din ng mga structural at fire resistance function na hindi matutumbasan ng stud wall nang walang karagdagang mga system.
Mga Pagsasaalang-alang sa Katapusan ng Buhay
Ang mga precast concrete na elemento ay maaaring i-deconstruct sa halip na i-demolish kapag ang mga istruktura ay tuluyang nabuwag, dahil ang mga discrete bolted at welded na koneksyon na ginagamit sa mga precast na frame — kabilang ang lahat ng precast concrete na accessory na bumubuo sa mga koneksyon na iyon — ay maaaring i-unbolted o flame-cut. Ang mga na-recover na elemento ng precast ay ginamit muli sa mga pangalawang istruktura tulad ng mga retaining wall, sound barrier, at pansamantalang mga pasilidad sa pagtatayo. Kapag hindi maiiwasan ang pagdurog, ang recycled concrete aggregate mula sa precast demolition ay malinis, tuluy-tuloy na graded, at angkop para sa road base, drainage aggregate, at structural fill.
Quality Assurance para sa Precast Concrete Structure and Accessories
Ang kapaligiran ng kontrol sa kalidad sa isang planta ng precast na na-certify ng PCI ay higit na mahigpit kaysa sa kung ano ang makakamit sa karamihan ng mga construction site. Ang pag-unawa sa kung ano ang nangyayari sa panahon ng QC ng planta ay nakakatulong sa mga may-ari, inhinyero, at mga kontratista na magtakda ng mga naaangkop na inaasahan para sa kung ano ang maaari at hindi magagarantiyahan ng planta — at kung saan ang kontrol sa kalidad ng field ay dapat kunin ang maluwag.
In-Plant QC: Ano ang Sinusuri sa Bawat Yugto
- Mga papasok na materyales — Lahat ng semento, aggregates, admixtures, at precast concrete na mga accessory ay nangangailangan ng papasok na inspeksyon at pagsusuri sa sertipikasyon ng mill. Ang pag-aangat ng mga anchor mula sa bawat batch ay karaniwang proof-tested sa 150% ng rated working load bago tanggapin.
- Pag-setup ng form — Dimensional verification ng form geometry at accessory placement bago i-batch ang kongkreto. Ang mga paglihis na mas malaki kaysa sa mga halaga ng talahanayan ng tolerance ng PCI para sa uri ng elementong iyon ay nangangailangan ng pagwawasto bago ibuhos ang mga nalikom.
- Sariwang kongkreto — Ang bukol, nilalaman ng hangin, timbang ng yunit, at temperatura ay sinusuri sa punto ng paglabas para sa bawat kongkretong batch. Ang mga sample ng silindro ay inihagis para sa 1-araw, 7-araw, at 28-araw na pagsubok sa lakas ng compressive.
- Mga natapos na elemento — Lahat ng mga precast concrete na accessories ay matatagpuan at sinusukat pagkatapos ng paghuhubad. Ang mga depekto sa surface finish ay naidokumento, inaayos ayon sa isang aprubadong pamamaraan ng pagkukumpuni, at muling siniyasat bago ilabas ang elemento sa bakuran.
Third-Party Inspection Sa Panahon ng Pagtayo
Ang field inspection ng precast erection ay nakatuon sa apat na pangunahing item: bearing seat preparation at bearing pad placement, grawt at non-shrink grout application sa mga bulsa ng koneksyon, field welds sa embed plate connections, at joint sealant installation. Ang field weld inspection ay nangangailangan ng CWI (Certified Welding Inspector) at visual inspection kasama ang ultrasonic testing para sa full-penetration welds sa pangunahing mga koneksyon sa istruktura. Ang paglalagay ng bearing pad ay madalas na hindi nasusuri at hindi natukoy sa mga proyektong may mababang bid; ang maling pagkakahanay o nawawalang bearing pad ay maaaring magdulot ng lokal na pagdurog ng kongkretong pasamano sa loob ng mga araw ng paglalagay ng load.
