PRECAST CONCRETE GUIDE
Ang hollow core precast concrete slab ay factory-cast floor at roof panel na may tuluy-tuloy na longitudinal void na dumadaloy sa lalim ng mga ito, na kadalasang binabawasan ang bigat ng panel ng 30 hanggang 50 porsiyento kumpara sa mga solidong slab na may parehong kapal habang pinapanatili ang maihahambing na lakas ng baluktot. Ang mga panel na ito ay prestressed na may high-tensile steel strands sa panahon ng pagmamanupaktura, pinagaling sa ilalim ng kontroladong mga kondisyon, at naipadala na handa nang i-install, na nagpapahintulot sa mga istruktura na makamit ang malinaw na mga saklaw ng 6 hanggang 18 metro walang mga intermediate na suporta. Para sa mga builder na sinusuri ang mga flooring system para sa mga bodega, istruktura ng paradahan, residential tower, o komersyal na gusali, ang mga hollow core slab ay naghahatid ng kumbinasyon ng bilis, kahusayan sa istruktura, at kontrol sa gastos na bihirang tumugma sa cast-in-place na kongkreto.
Ano ang Pinagkaiba ng Hollow Core Slab Sa Solid Precast Panels
Ang tampok na pagtukoy ng isang hollow core slab ay ang serye ng mga pabilog, hugis-itlog, o hugis-teardrop na mga void na umaabot sa buong haba ng panel. Ang mga core na ito ay nabuo sa panahon ng extrusion o slip-form casting gamit ang hollow-core na mga form na binawi habang ang mga konkretong set, nag-iiwan sa likod ng tuluy-tuloy na mga channel. Ang isang karaniwang 200mm makapal na hollow core panel ay maaaring maglaman ng lima hanggang pitong core, ang bawat isa ay humigit-kumulang 150mm ang diameter, na nag-aalis ng malaking dami ng kongkreto na kung hindi man ay magdaragdag ng dead weight nang hindi makabuluhang nakakatulong sa kapasidad ng baluktot.
Dahil ang mga core ay nakaposisyon sa neutral na axis na rehiyon ng panel kung saan ang kongkreto ay nag-aambag ng hindi bababa sa flexural resistance, ang pag-alis ng materyal na ito ay may kaunting epekto sa structural performance. Ang mga prestressing strand, kadalasang seven-wire strand na 9.5mm hanggang 15.2mm diameter, ay inilalagay sa ibabang flanges kung saan pinakamataas ang tension forces sa panahon ng service loading. Ang kumbinasyong ito ng voided cross-section at strategically placed prestressing steel ay kung ano ang nagbibigay-daan sa hollow core slab na sumasaklaw sa malalayong distansya habang gumagamit ng mas kaunting materyal kaysa sa katumbas na solid slab.
| Kapal ng slab | Hollow Core Timbang | Solid na Timbang ng Slab | Pagbawas ng Timbang |
|---|---|---|---|
| 150mm | 220 kg/m² | 360 kg/m² | 39 porsyento |
| 200mm | 280 kg/m² | 480 kg/m² | 42 porsyento |
| 300mm | 380 kg/m² | 720 kg/m² | 47 porsyento |
| 400mm | 490 kg/m² | 960 kg/m² | 49 porsyento |
Proseso ng Paggawa Mula sa Casting Bed Hanggang sa Tapos na Panel
Ginagawa ang mga hollow core slab sa mahabang casting bed, kadalasang 100 hanggang 150 metro ang haba, gamit ang alinman sa dry-cast extrusion o wet-cast slip-forming na pamamaraan. Sa extrusion, gumagalaw ang isang makina sa kahabaan ng kama na nagdedeposito ng napakababang slump kongkreto sa paligid ng mga core-forming tubes habang sinisiksik ito sa pamamagitan ng vibration at auger action. Gumagamit ang slip-forming ng bahagyang basa na halo at mga inflatable o matibay na core na kinukuha habang umuusad ang makina. Ang parehong mga pamamaraan ay gumagawa ng tuluy-tuloy na mga panel na pagkatapos ay pinutol sa kinakailangang haba gamit ang mga lagari ng brilyante kapag ang kongkreto ay umabot sa sapat na lakas.
Prestressing At Tensioning Sequence
Bago ang paglalagay ng konkreto, ang mga prestressing strand ay sinulid sa buong haba ng casting bed at pinapaigting gamit ang hydraulic jacks upang puwersahin ang karaniwang nasa pagitan ng 100 at 200 kilonewton bawat strand depende sa laki ng strand at mga kinakailangan sa disenyo. Ang mga hibla ay nananatili sa ilalim ng pag-igting habang ang kongkreto ay pinalalabas at nalulunasan. Kapag ang kongkreto ay nakamit ang lakas ng paglabas na humigit-kumulang 28 hanggang 35 MPa , kadalasan sa loob ng 12 hanggang 18 oras kapag ginamit ang steam curing, ang mga hibla ay pinuputol o binitawan. Ito ay naglilipat ng tensioning force sa kongkreto, na lumilikha ng panloob na compressive stress na sumasalungat sa mga tensile stress na nabuo ng mga service load.
Mga Operasyon ng Paggamot at Pagputol
Ang mga steam curing chamber o heated cover ay nagpapabilis ng pagtaas ng lakas upang ang mga casting bed ay magagamit muli sa pang-araw-araw na cycle. Pagkatapos ng strand release, ang mga panel ay pinuputol sa mga tinukoy na haba at lapad, na may mga notch, butas, at chamfer na idinagdag sa yugtong ito alinman sa pamamagitan ng saw cutting o sa pamamagitan ng pagpasok ng mga blockout bago i-cast. Kasama sa mga pagsusuri sa pagkontrol sa kalidad sa puntong ito ang pagsukat ng camber, pag-inspeksyon sa surface finish, at pag-verify ng dimensional laban sa mga guhit ng proyekto bago lumipat ang mga panel sa storage yard para sa pagkarga.
Span At Kapasidad ng Pag-load ng Reference Data
Ang kakayahan ng span ay ang nag-iisang pinakamahalagang salik sa pagpili para sa mga hollow core slab, at ito ay nakasalalay sa lalim ng slab, pattern ng strand, lakas ng kongkreto, at inilapat na pagkarga. Ang mga sumusunod na numero ay kumakatawan sa mga karaniwang nai-publish na mga kapasidad para sa karaniwang hollow core na mga seksyon na ginagamit sa mga aplikasyon sa sahig na may mga superimposed load sa hanay na tipikal para sa opisina at residential occupancy.
| Lalim ng slab | Bilang ng mga Strand | Pinakamataas na Span | Karaniwang Paggamit |
|---|---|---|---|
| 150mm | 4 na hibla | 6.5 m | Mga palapag ng tirahan |
| 200mm | 6 na hibla | 8.8 m | Mga sahig ng opisina |
| 250mm | 8 hibla | 11.2 m | Mga retail at parking deck |
| 320mm | 10 hibla | 14.6 m | Mga bubong ng bodega na may mahabang haba |
| 400mm | 12 hibla | 18.0 m | Mga istrukturang pang-industriya |
Ang mga figure na ito ay dapat ituring bilang mga panimulang reference point, dahil ang mga aktwal na span rating ay nakadepende sa partikular na geometry ng seksyon ng manufacturer, ang concrete compressive strength na ginamit (karaniwang 40 hanggang 50 MPa para sa hollow core production), at ang mga limitasyon ng deflection na kinakailangan para sa application. Maraming mga manufacturer ang nag-publish ng mga detalyadong talahanayan ng tagal ng pag-load na nagsasaalang-alang para sa parehong mga superimposed na dead load at mga kumbinasyon ng live na load nang hiwalay, at karaniwang bini-verify ng mga structural designer ang pagpapalihis sa ilalim ng mga kundisyon ng kakayahang magamit bilang karagdagan sa pagsuri ng ultimate moment capacity.
Pagkakasunud-sunod ng Pag-install sa Site
Dumarating ang mga hollow core panel sa site na gumaling na at handa na para sa paglalagay, na isa sa mga pangunahing dahilan kung bakit pinipili ng mga proyekto ang system na ito kaysa sa mga alternatibong cast-in-place. Ang isang tipikal na crew ng pagtayo ay maaaring maglagay sa pagitan 300 at 500 metro kuwadrado ng sahig bawat araw depende sa kapasidad ng crane, laki ng panel, at mga kondisyon sa pag-access sa site.
- I-verify na ang mga ibabaw ng bearing ay pantay at nasa tamang elevation, kumikinang kung kinakailangan upang mapanatili ang pare-parehong panel bearing
- I-lift ang mga panel gamit ang mga lifting loop o strand lifting device na inihagis sa mga dulo ng panel, na pinapanatili ang wastong mga anggulo ng rigging
- Itakda ang mga panel sa mga bearing strip, karaniwang neoprene o katulad na elastomeric pad, na may pare-parehong haba ng bearing sa bawat dulo
- I-align ang mga gilid ng panel at ayusin ang espasyo bago i-grout ang mga longitudinal keyway sa pagitan ng mga katabing panel
- Maglagay ng reinforcement sa mga keyway kung saan kinakailangan at ibuhos ang grawt upang itali ang mga katabing panel sa isang tuluy-tuloy na diaphragm
- Mag-install ng structural topping kung tinukoy, kadalasang 50 hanggang 75mm ng reinforced concrete upang papantayin ang ibabaw at pagbutihin ang pagkilos ng diaphragm
- Kumpletuhin ang mga koneksyon sa perimeter beam at shear wall ayon sa mga guhit na istruktura ng proyekto
Ang haba ng tindig ay isang kritikal na detalye na kadalasang minamaliit. Karamihan sa mga code ay nangangailangan ng pinakamababang haba ng bearing ng 75mm para sa mga hollow core slab sa bakal o kongkretong mga suporta, kahit na maraming taga-disenyo ang nagsasaad ng 100mm o higit pa para sa karagdagang safety margin at tolerance accommodation. Ang hindi sapat na bearing ay maaaring humantong sa localized na pag-crack o spalling sa mga dulo ng panel, lalo na kapag ang mga panel ay nakakaranas ng paglaki ng camber o thermal movement pagkatapos ng pag-install.
Precast Concrete Accessories Ginamit Sa Hollow Core Systems
Ang isang hollow core floor system ay bihirang mga slab at grawt lamang. Ang kumpletong pag-install ay nakasalalay sa isang hanay ng mga precast concrete na accessory na humahawak ng mga koneksyon, hindi tinatablan ng panahon, suporta, at mga detalye ng pagtatapos. Ang pagpili ng mga tamang accessory ay may direktang epekto sa parehong bilis ng pag-install at sa pangmatagalang pagganap ng pagpupulong sa sahig o bubong.
Mga Bearing Pad At Support Strip
Ang mga bearing pad ay nasa pagitan ng ilalim ng hollow core slab at ng sumusuportang beam, dingding, o ledge. Ang mga elastomeric strip na ito, na karaniwang ginawa mula sa neoprene, ay namamahagi nang pantay-pantay sa reaction load at tinatanggap ang maliliit na pag-ikot at paggalaw nang hindi inililipat ang mga point load sa kongkreto. Ang mga karaniwang kapal ay mula 3mm hanggang 10mm, na may napiling mga rating ng katigasan batay sa inaasahang bearing stress.
Pag-angat at Pagtayo ng Hardware

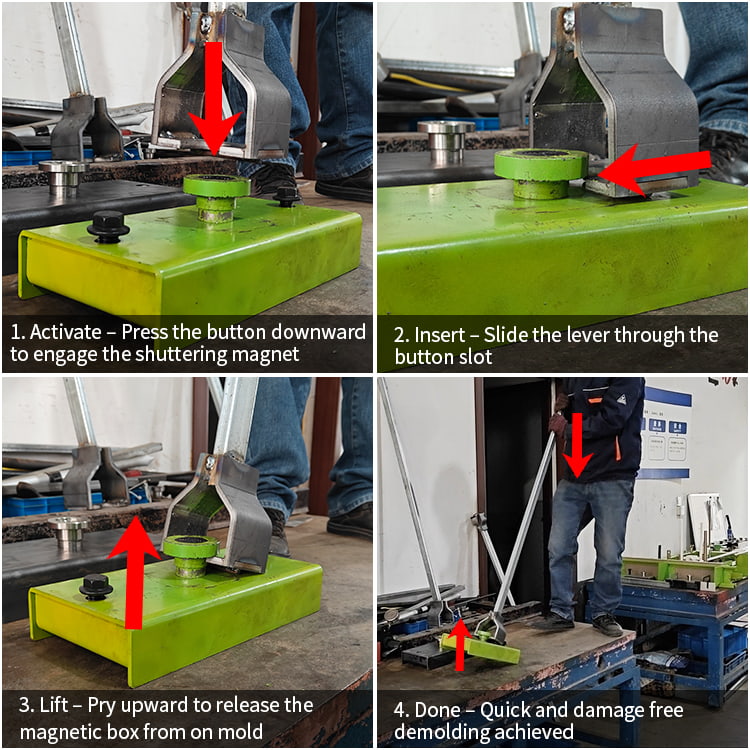

Ang mga lifting loop, strand lifter, at recessed lifting anchor ay inilalagay sa mga panel sa panahon ng produksyon upang payagan ang ligtas na paghawak ng crane. Pagkatapos ng pag-install, ang mga naka-recess na anchor pocket ay karaniwang pinupuno ng non-shrink grawt upang mapanatili ang flush surface. Ginagamit din ang mga edge form at end caps sa panahon ng produksyon upang isara ang mga hollow core sa mga dulo ng panel, na pumipigil sa pagpasok ng kongkreto o grawt sa mga void sa panahon ng paglalagay ng topping.
Mga Pinagsanib na Tagapuno At Mga Materyal na Grout
Ang keyway grout, karaniwang isang non-shrink cementitious o polymer-modified mix, ay pumupuno sa mga longitudinal joints sa pagitan ng mga panel at ito ay mahalaga para sa pamamahagi ng load sa mga katabing unit. Ang mga backer rod at sealant ay ginagamit sa perimeter joints at expansion joints upang mapanatili ang weatherproofing habang pinapayagan ang thermal movement. Para sa mga aplikasyon sa bubong, ang mga karagdagang kumikislap na accessory at mga bahagi ng drainage ay isinama sa mga gilid ng panel at mga pagtagos.
| Accessory | Function | Karaniwang Materyal |
|---|---|---|
| Mga pad ng tindig | Ipamahagi ang mga naglo-load ng reaksyon sa mga suporta | Neoprene elastomer |
| End caps | I-seal ang mga hollow core sa mga dulo ng panel | Plastic o precast concrete |
| Keyway grawt | I-bond ang mga katabing panel para sa paglipat ng load | Non-shrink cementitious mix |
| Pag-aangat ng mga anchor | Paganahin ang paghawak ng crane sa panahon ng pagtayo | Mataas na lakas na bakal |
| Pinagsamang sealant | Weatherproof perimeter at expansion joints | Polyurethane o silicone |
Mga Pagsasaalang-alang sa Gastos At Project Economics
Ang mga hollow core slab ay karaniwang nag-aalok ng mas mababang gastos sa pag-install kaysa sa mga cast-in-place na kongkretong sahig para sa mga span na lampas sa 6 na metro, higit sa lahat dahil sa pinababang formwork, shoring, at mga kinakailangan sa paggawa sa site. Ang gastos ng materyal sa bawat metro kuwadrado para sa mga hollow core panel ay madalas 15 hanggang 25 porsiyentong mas mababa kaysa sa katumbas na cast-in-place na slab kapag isinasaalang-alang ang pinagsamang halaga ng kongkreto, formwork, reinforcement, at ang pinahabang iskedyul ng konstruksiyon na kinakailangan ng mga cast-in-place system.
Nagiging makabuluhang salik ang gastos sa transportasyon para sa mga hollow core slab dahil sa haba at bigat ng mga ito, kung saan karamihan sa mga proyekto ay nililimitahan ang matipid na distansya ng paghatak sa humigit-kumulang 150 hanggang 250 kilometro mula sa planta ng produksyon bago ang mga gastos sa transportasyon ay masira ang mga matitipid na materyal. Ang mga proyektong matatagpuan malapit sa isang precast na planta ay higit na nakikinabang mula sa sistemang ito, habang ang mga malalayong lugar ay maaaring kailanganin na timbangin ang hollow core laban sa mga alternatibong magagamit sa lokal tulad ng timber joists o steel decking na may konkretong pang-ibabaw.
Epekto ng Iskedyul
Dahil ang mga hollow core panel ay dumating na gumaling at handa nang i-load, ang mga sahig ay kadalasang maaaring lakarin sa loob ng ilang oras ng pagkakalagay, na nagbibigay-daan sa mga trade na magsimulang magtrabaho sa antas sa ibaba halos kaagad. Ang naka-compress na iskedyul na ito ay madalas na binabanggit bilang pangunahing driver para sa pagpili ng hollow core kaysa sa mga cast-in-place system sa maraming palapag na gusali, kung saan ang bawat floor cycle na na-save ay direktang isinasalin sa pinababang kabuuang tagal ng proyekto at mas mababang gastos sa pagpopondo sa panahon ng konstruksiyon.
Mga Karaniwang Aplikasyon sa Lahat ng Uri ng Gusali
Ang mga hollow core slab ay ginagamit sa malawak na hanay ng mga uri ng gusali dahil ang sistema ay mahusay na umaangkop sa mga paulit-ulit na floor plate at standardized na laki ng bay. Ang talahanayan sa ibaba ay nagbubuod kung saan ang sistemang ito ay pinakamadalas na tinukoy at kung bakit.
| Uri ng Gusali | Karaniwang Lalim ng Slab | Pangunahing Kalamangan |
|---|---|---|
| Mga apartment sa tirahan | 150-200mm | Acoustic mass at mabilis na turnover ng unit |
| Mga gusali ng opisina | 200-250mm | Mahabang malinaw na span para sa mga open floor plan |
| Mga istruktura ng paradahan | 250-320mm | Katatagan at kaunting pagpapanatili |
| Mga bodega at sentro ng logistik | 300-400mm | Malapad na bay para sa racking at kagamitan |
| Mga pasilidad sa malamig na imbakan | 250-320mm | Maaaring gamitin ang mga core para sa nagliliwanag na pagpainit o mga linya ng paglamig |
Ang isang application na nagkakahalaga ng pag-highlight ay ang paggamit ng mga hollow core mismo bilang mga channel ng serbisyo. Sa ilang mga proyekto, ang mga de-koryenteng conduit, mababang boltahe na paglalagay ng kable, o kahit na maliit na piping para sa mga radiant system ay dinadaanan sa mga core bago i-grouting ang mga dulong joints, na ginagawang magagamit ang imprastraktura ng gusali kung ano ang masasayang na walang laman. Ang diskarte na ito ay nangangailangan ng maingat na koordinasyon sa panahon ng yugto ng disenyo dahil ang mga pangunahing access point ay dapat na planuhin bago i-cast ang mga panel.
Paglaban sa Sunog At Thermal Performance
Ang natural na paglaban ng sunog ng kongkreto ay isa sa mga likas na benepisyo ng mga hollow core slab, na may mga tipikal na 200mm panel na nakakakuha ng mga rating ng paglaban sa sunog na 2 oras o higit pa nang walang karagdagang fireproofing, depende sa kongkretong takip sa mga prestressing strands at ang partikular na pamantayan sa pagsubok na inilapat. Ginagawa nitong partikular na kaakit-akit ang mga hollow core system para sa paghihiwalay ng mga occupacy sa mga mixed-use na gusali o pagbibigay ng compartmentation sa mga parking garage sa ibaba ng mga inookupahang espasyo.
Sa thermal, ang mga hollow core ay nagbibigay ng isang antas ng pagkakabukod kumpara sa mga solidong slab na may pantay na kapal, dahil ang nakulong na hangin sa loob ng mga voids ay may mas mababang thermal conductivity kaysa sa kongkreto. Gayunpaman, ang mga hollow core slab lamang ay bihirang nakakatugon sa mga modernong envelope insulation na kinakailangan para sa panlabas na bubong o mga aplikasyon sa dingding, kaya karaniwang ipinares ang mga ito sa mga matibay na insulation board, insulated toppings, o insulated panel system kapag ginamit sa envelope ng gusali kaysa sa mga interior floor application.
Mga Pagsusuri sa Kalidad Bago Tumanggap ng Mga Naihatid na Panel
Ang pagtanggap ng mga inspeksyon sa lugar ng trabaho ay nakakatulong na mahuli ang mga isyu bago i-install ang mga panel, kapag ang mga pagwawasto ay mas madali at mas mura. Kabilang sa mga pangunahing item na ibe-verify sa pagdating ang pangkalahatang mga dimensyon ng panel laban sa mga shop drawing, camber sa loob ng pinapayagang tolerance (karaniwang limitado sa humigit-kumulang 1mm bawat metro ng span para sa karamihan ng mga application), kondisyon sa ibabaw na walang malaking crack o pulot-pukyutan, at kumpirmasyon na tumutugma ang mga lifting point, blockout, at naka-embed na plate sa mga kinakailangan ng proyekto.
Camber At Differential Camber
Ang Camber, ang bahagyang pataas na bow na nagreresulta mula sa prestressing, ay normal at inaasahan sa hollow core panel. Ang mas mahalaga para sa pag-install ay ang differential camber sa pagitan ng mga katabing panel, dahil ang malalaking pagkakaiba ay maaaring lumikha ng mga stepped surface na mahirap i-level sa topping lang. Karaniwang nilalayon ng mga tagagawa na panatilihin ang differential camber sa pagitan ng mga katabing panel sa loob 10 hanggang 15mm para sa mga panel na may katulad na haba at kasaysayan ng paglo-load.
Dokumentasyon at Traceability
Ang bawat panel ay karaniwang may mga marka ng pagkakakilanlan na nagsasaad ng petsa ng paggawa nito, pinaghalong disenyo, at posisyon sa gusali, na dapat tumugma sa mga guhit sa pagtayo. Ang pagpapanatili sa traceability na ito ay nagpapadali sa pag-troubleshoot kung may anumang mga tanong sa performance na lumitaw pagkatapos ng pag-install at sumusuporta sa mga tumpak na as-built na tala para sa pamamahala ng pasilidad.
